Проточный вертикальный гидрофильтр для печи с температурой газов более 300˚С

В компанию ООО «ЕвроВентГруп» обратились наши постоянные партнеры с просьбой изготовить нестандартный, проточный, вертикальный гидрофильтр, для обеспечения пожарной безопасности и охлаждения дымовых газов от печи производительностью 5000 куб.м./час с температурой более 300˚С. Все предыдущие гидрофильтры не смогли обеспечить достаточно эффективное охлаждение. В результате заказчику приходилось раз в две недели менять радиальный термостойкий вентилятор, установленный на вытяжку данной системы.

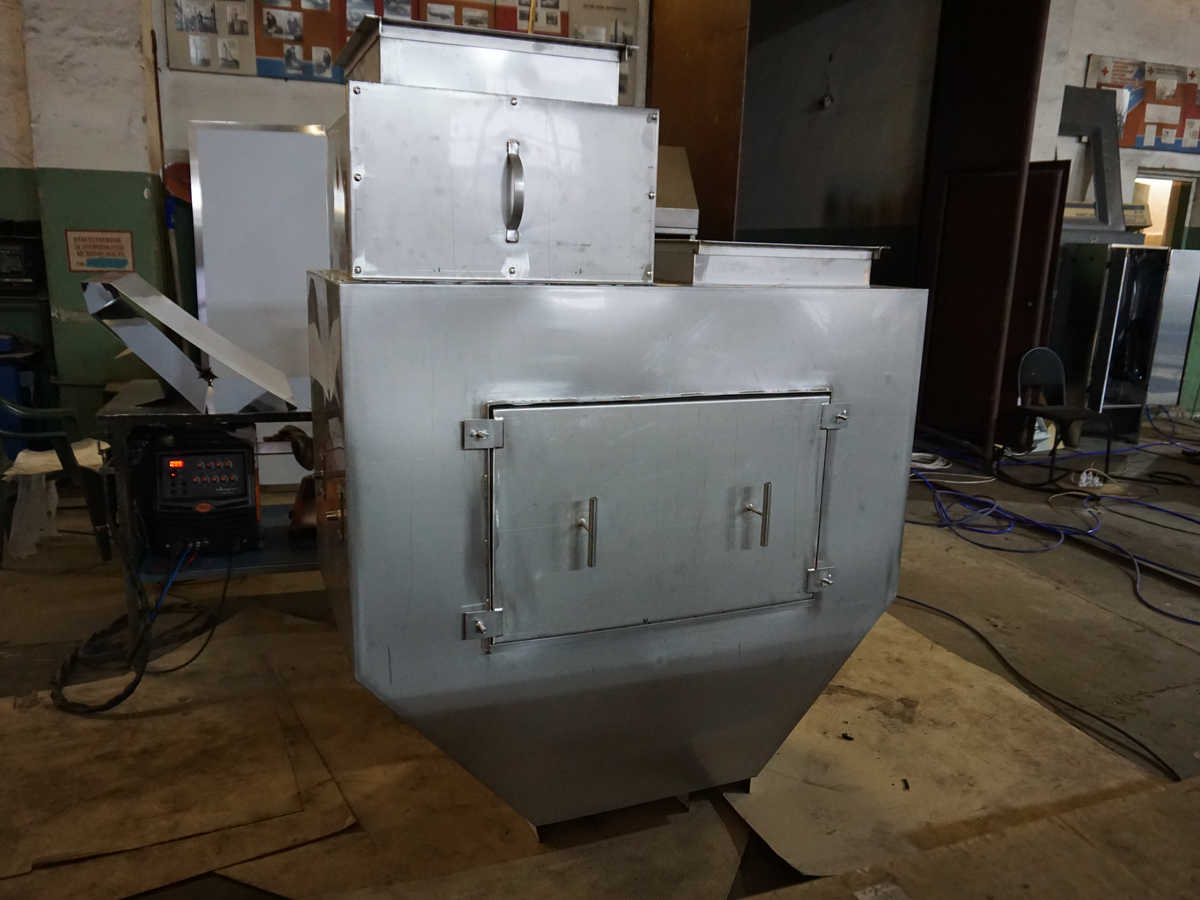

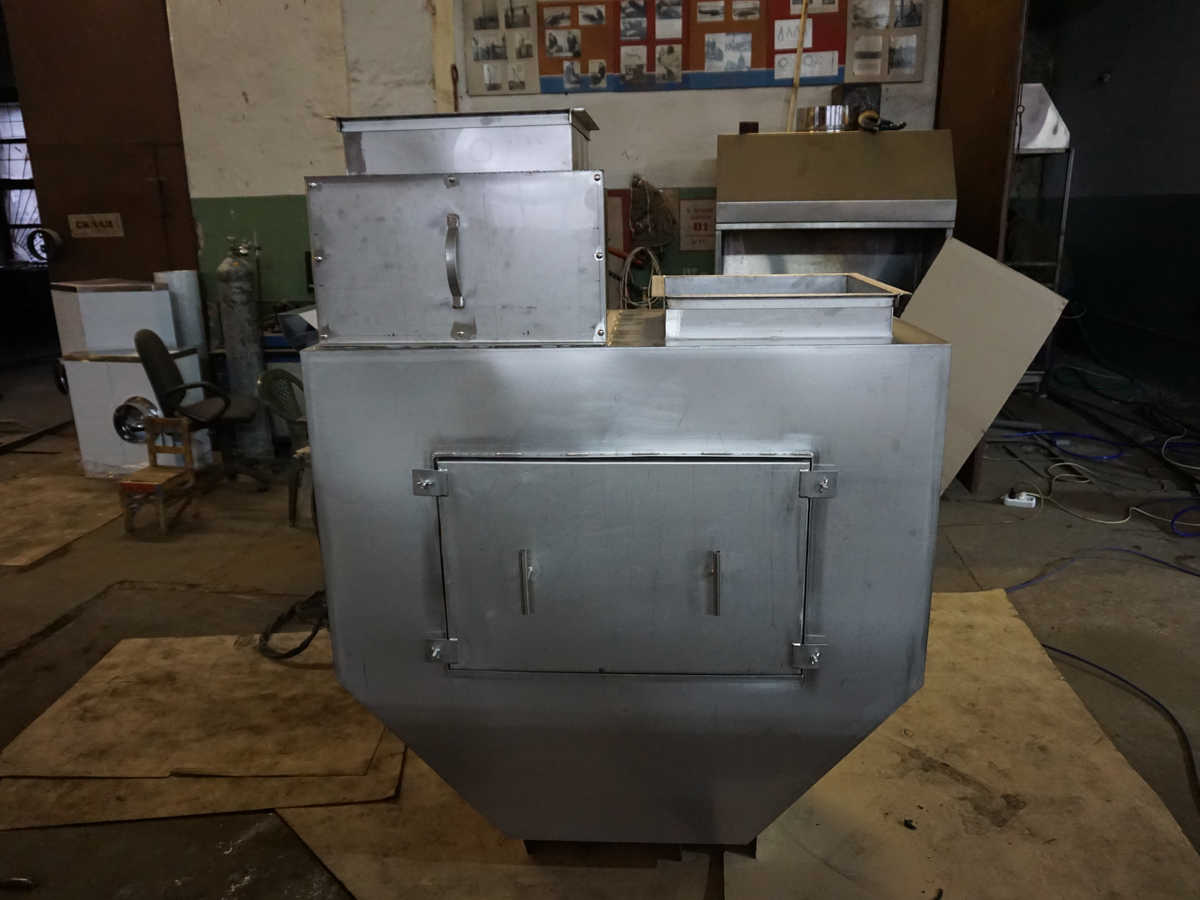

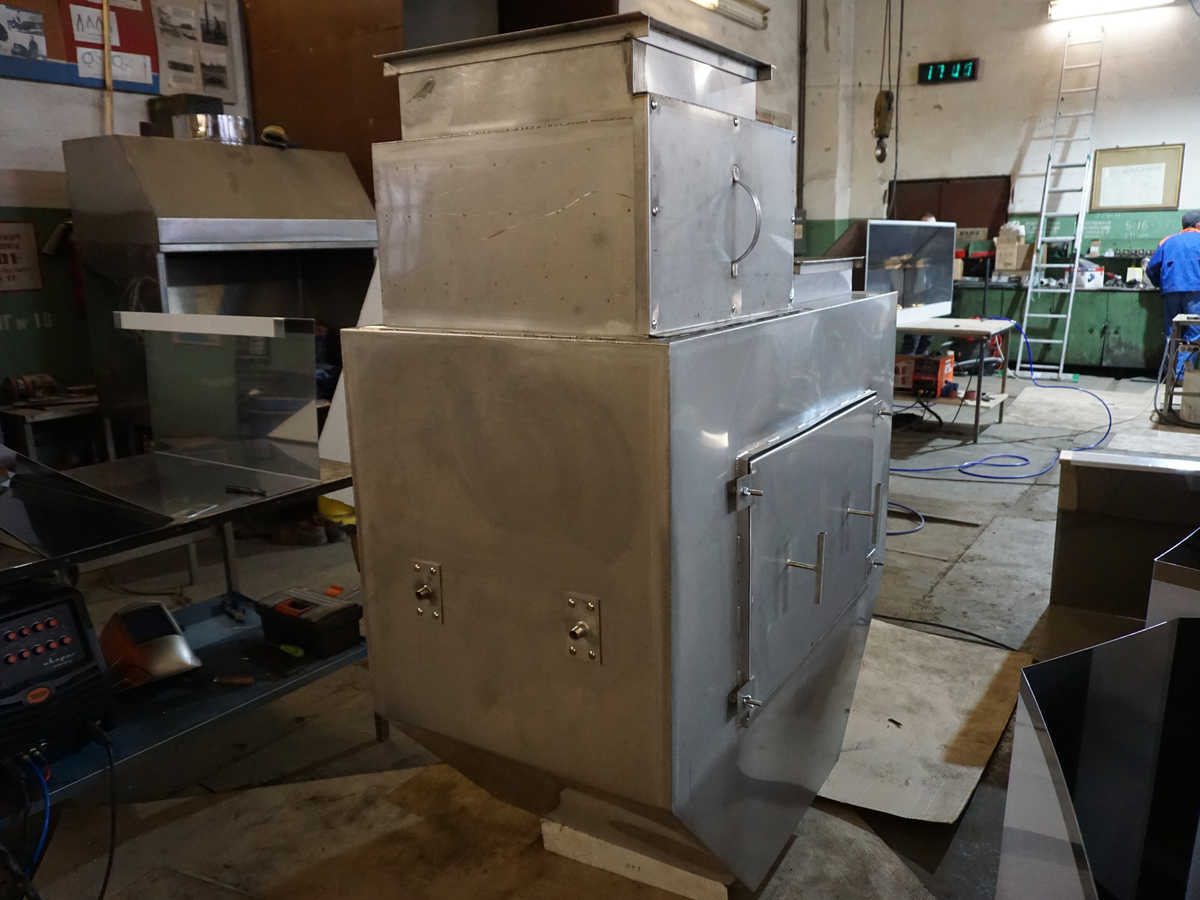

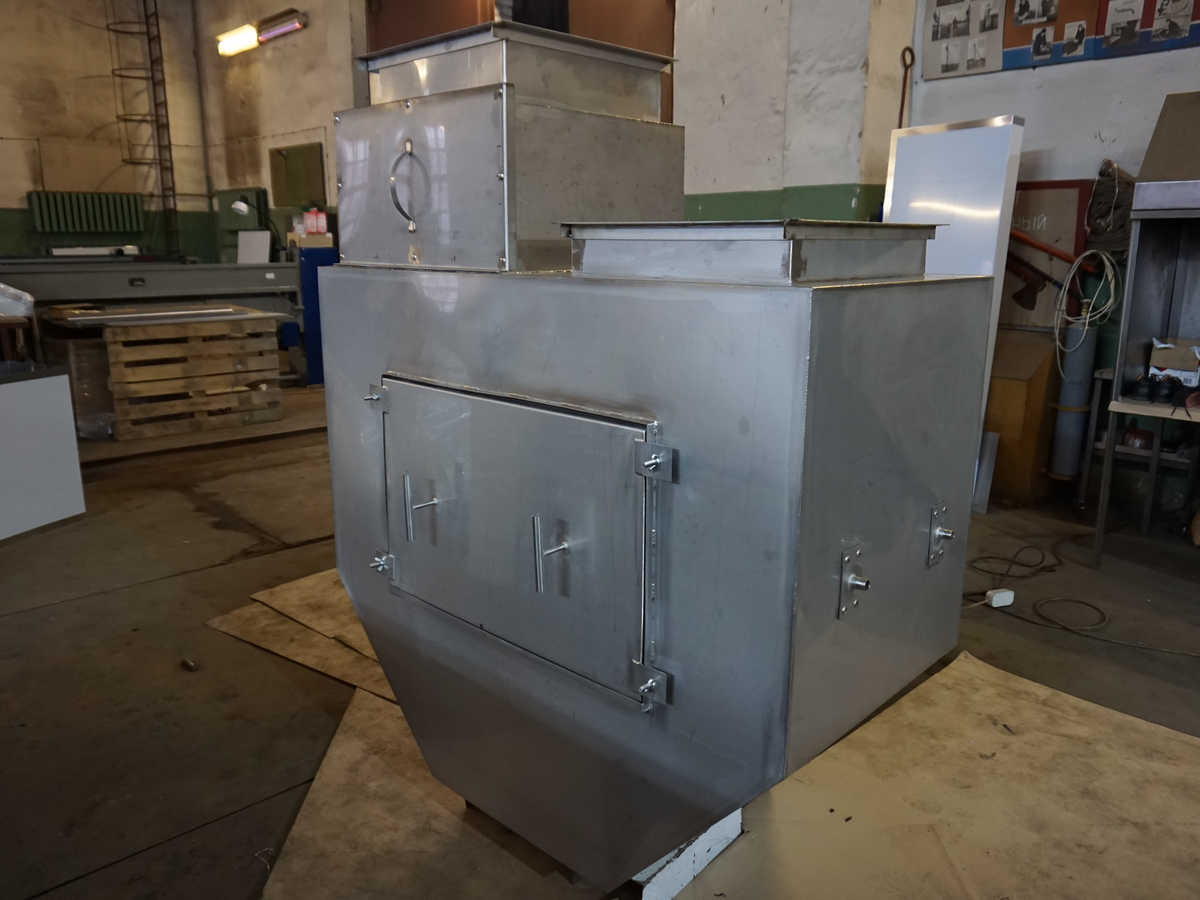

По согласованию с заказчиком была спроектирована специальная конструкция вертикального гидрофильтра с габаритными размерами 1250х700х1400 мм (высота, ширина, длина) и присоединительным фланцем под воздуховод 500х500 мм. Корпус гидрофильтра был полностью вырезан на автоматизированном лазерном комплексе из высококачественной нержавеющей стали AISI 304 толщиной 2 мм. При сборке каркаса применялась аргонно-дуговая сварка в среде инертных газов, с последующим травлением и пассивацией сварных швов.

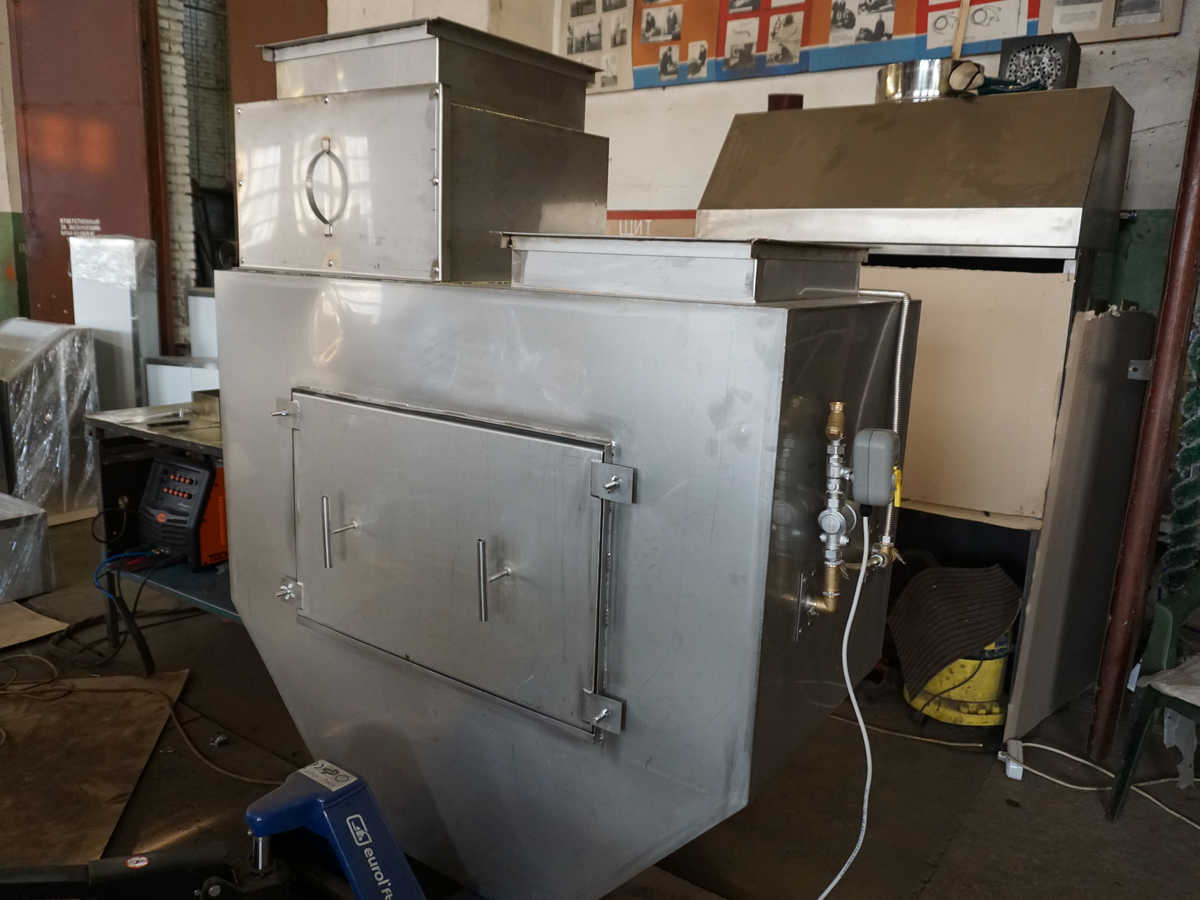

Чтобы существенно понизить температуру проходящих через гидрофильтр газов предусмотрено технологическое разделение потока на две секции, с разворотом потока воздуха на 180˚. В каждой из двух секций установлены четыре разнонаправленные системы орошения. При таком большом количестве форсунок будет очень значительный расход воды. Несмотря на эту особенность, клиент решил оплачивать холодную воду, а не менять постоянно вентиляторы. В дополнение к системе орошения, для дополнительной очистки воздуха от масляного тумана был предусмотрен керамический фильтр с «Кольцами Рашига», который установили непосредственно на выходе из гидрофильтра, перед секцией влагоотделения.

Строго в оговоренные сроки заказ был выполнен и отгружен заказчику! После проведения монтажных и пусконаладочных работ заказчик остался доволен полученным эффектом работы данного гидрофильтра.

Статья подготовлена специалистами компании «ЕвроВентГруп».
