Островные приточно-вытяжные зонты второго типа

Назначение:

Приточно – вытяжной островной зонт с жироуловителем ТИП 3 – один из распространенных компонентов системы вентиляции в цехах предприятий общественного питания и в пищевой промышленности. Это оборудование также используется на фармацевтических производствах, в химической, полиграфической и других отраслях промышленности.

Зонты островной конструкции крепятся к потолку, что позволяет смонтировать вытяжное устройство в произвольной точке помещения. Их устанавливают в тех случаях, когда кухонное или производственное оборудование расположено далеко от стен. Наша компания выполнит расчет приточно-вытяжного зонта для обеспечения оптимального расхода воздуха в соответствии с техническими условиями заказчика.


Параметры:

  • Материал каркаса:
    нержавеющая сталь AISI 430, шлифованная матовая, толщина 1 мм
  • Материал жироулавливающих фильтров:
    нержавеющая сталь AISI 430, шлифованная зеркальная, толщина 0,6 мм

Стандартная комплектация

  • Жироулавливающие лабиринтные фильтры
  • Ванночка для сбора жира
  • Специальная защитная транспортировочная пленка.

Дополнительные опции:

  • Врезки (сверху, сбоку).
  • Кран для слива жира.
  • Светильники.
  • Ушки крепления или кронштейны.
  • Для изготовления вытяжных зонтов также может использоваться зеркальная нержавеющая сталь AISI 430, матовая и зеркальная нержавеющая сталь AISI 304.

Информация о доставке и способах оплаты

  • Возможна частичная или полная оплата,
    работаем с юридическими и физическими лицами,
    НДС включен в стоимость
  • Доставка готовой продукции
    по России,
    по Москве и МО в течение 24 часов!

Получить консультацию





Почему сотни людей выбирают EUROVENTGROUP?

  • Собственное производство,
    гарантия качества,
    индивидуальные решения
  • 12 лет на рынке
    опытные специалисты
    рассчитают и подберут оборудование
  • Система скидок
    и бонусов
    для постоянных клиентов

Стоимость островных приточно-вытяжных зонтов второго типа

Для постоянных клиентов и партнеров предусмотрена гибкая система скидок от 10%

Размеры, мм
(высота х вылет х длина)
Площадь,
м2
Вес,
кг
Цена с НДС,
руб.
Серия 350×1400
350x1400x800 6,67 46,92 27 814
350x1400x1000 7,77 54,49 32 401
350x1400x1200 9,02 63,18 38 781
350x1400x1600 10,14 70,91 43 618
350x1400x1800 11,27 78,63 48 497
350x1400x2000 12,58 87,83 54 127
350x1400x2500 15,43 107,44 66 428
Серия 350×1600
350x1600x800 6,94 49,15 28 940
350x1600x1000 8,09 57,07 33 735
350x1600x1200 9,38 66,07 40 282
350x1600x1600 10,55 74,13 45 328
350x1600x1800 11,71 82,19 50 332
350x1600x2000 13,02 91,32 55 961
350x1600x2500 15,96 111,70 68 638
Серия 350×1800
350x1800x800 7,29 51,95 30 399
350x1800x1000 8,48 60,17 35 362
350x1800x1200 9,81 69,51 42 075
350x1800x1600 11,02 11,89 47 288
350x1800x1800 12,22 86,27 52 459
350x1800x2000 13,57 95,72 58 255
350x1800x2500 16,61 116,90 71 349
Серия 350×2000
350x2000x800 7,64 54,75 31 859
350x2000x1000 8,87 63,29 36 988
350x2000x1200 10,24 70,95 43 868
350x2000x1600 11,49 81,65 49 248
350x2000x1800 12,73 90,35 54 582
350x2000x2000 14,12 100,12 60 548
350x2000x2500 17,26 122,10 74 059
Серия 450×1400
450x1400x800 7,65 54,87 32 776
450x1400x1000 8,92 63,53 38 114
450x1400x1200 10,18 73,30 45 787
450x1400x1600 11,45 82,12 51 458
450x1400x1800 12,71 90,93 57 171
450x1400x2000 13,98 101,38 63 676
450x1400x2500 17,014 123,72 78 021
Серия 450×1600
450x1600x800 6,86 56,99 33 860
450x1600x1000 7,98 65,87 39 323
450x1600x1200 9,10 75,88 47 121
450x1600x1600 10,23 84,92 52 959
450x1600x1800 11,35 93,97 58 755
450x1600x2000 12,48 104,31 65 219
450x1600x2500 15,28 127,13 79 814
Серия 450×1800
450x1800x800 7,06 59,81 35 362
450x1800x1000 8,21 69,02 40 991
450x1800x1200 9,35 79,34 48 914
450x1800x1600 10,49 88,71 54 877
450x1800x1800 11,63 98,08 60 840
450x1800x2000 12,77 108,47 67 429
450x1800x2500 15,63 132,08 82 483
Серия 450×2000
450x2000x800 8,82 63,73 37 405
450x2000x1000 10,21 73,42 43 285
450x2000x1200 11,59 83,10 50 874
450x2000x1600 12,98 92,79 57 004
450x2000x1800 14,36 102,48 63 134
450x2000x2000 15,75 113,19 69 889
450x2000x2500 19,21 137,60 85 360

По желанию мы можем дополнить зонт врезками, светильниками, ушками, кронштейнами и краном для слива жира из сборной ванночки.


Устройство и принцип работы островных приточно-вытяжных зонтов.

Приточно-вытяжные зонты, в отличие от вытяжных зонтов, выполняют не одну, а две функции:

  • улавливают пары влаги, копоть, жир и другие вредные вещества, образующихся в процессе сгорания, и удаляют их через систему воздуховодов;
  • подают в помещение чистый воздух.

Грамотно подобранное приточно-вытяжное оборудование эффективно удаляет продукты сгорания и вредные вещества, препятствуя распространению неприятных запахов, а также обеспечивает приток свежего воздуха в помещение. Приточно-вытяжной зонт позволит создать комфортную атмосферу и в рабочих помещениях, что благотворно влияет на производительность труда. Это оборудование относится к категории быстро окупаемых, его использование минимизирует загрязнение оборудования и самого помещения.

Просчет размеров и производительности островного зонта производится на основе множества параметров:

  • площадь помещения и высота потолков;
  • мощность и размеры оборудования;
  • месторасположение приборов.

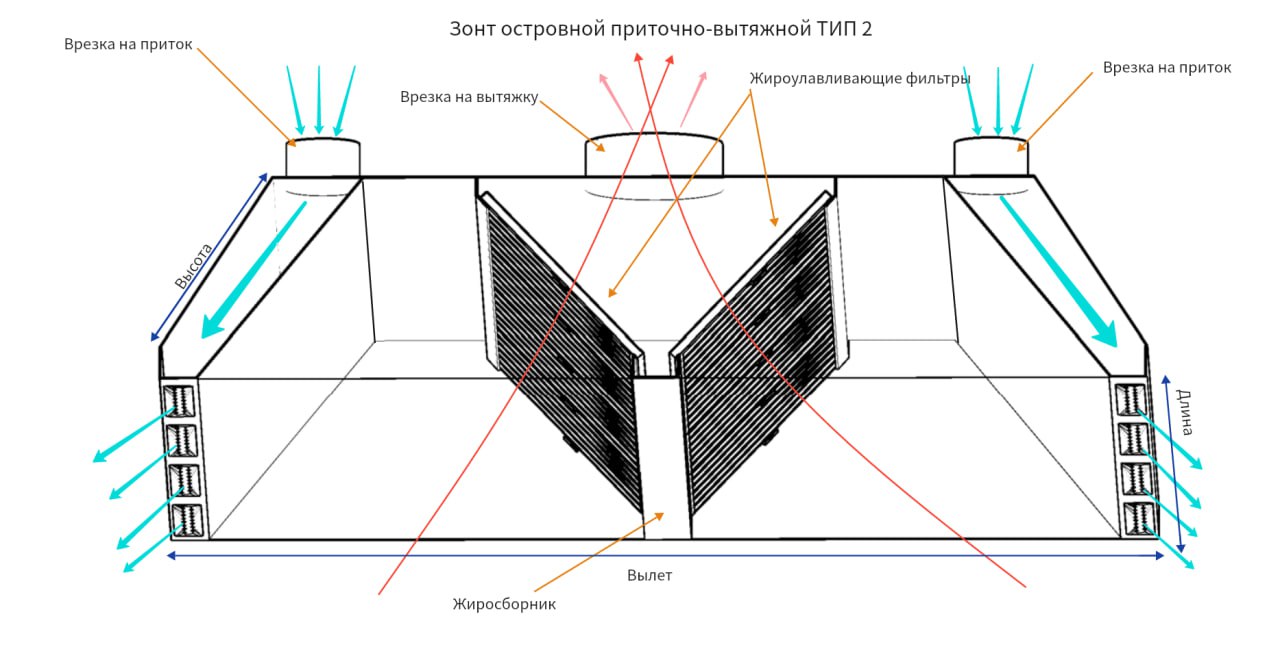

Приточно-вытяжные зонты островной конструкции характеризуются высокой производительностью и оснащаются двумя рядами жироулавливающих фильтрующих устройств. Они располагаются под углом 45 градусов от центра прибора к его внешним сторонам. Свежий воздух подается через щелевые приточные решетки, которые устанавливаются по краям агрегата (по длине).

Нагретый воздух поднимается вверх, втягивается в прибор и проходит через жироуловители. При этом находящиеся в воздухе жиры и масла конденсируются, оседают на стенках фильтрующего устройства и стекают в приемник, а очищенный воздух перенаправляется в местный воздуховод для вывода из помещения. Конструкция зонта позволяет легко извлечь фильтры из агрегата для проведения санитарной обработки.

Приточно-вытяжной островной зонт ТИП 1 имеет форму треугольника в поперечном сечении. Благодаря отсутствию передней и боковых стенок устройства этой категории представляют собой лучший вариант для помещений с невысокими потолками – они не мешают работе персонала. В комплектацию каждого вытяжного агрегата входит набор съемных жироуловителей лабиринтного типа. Для использования над открытым огнем устанавливается дополнительное оборудование – сетчатые искрогасящие фильтры или гидрофильтры.

Материал корпуса островного зонта – пищевая нержавеющая сталь, устойчивая к коррозии. Используются стальные листы марки AISI 430 или 304 толщиной 1.0 мм. Предлагаемые устройства имеют небольшой вес и по желанию заказчика могут снабжаться ушками крепления, что обеспечивает легкость и простоту монтажа. Сварные швы выполняются с применением инверторного аргонного оборудования, что обеспечивает высокую прочность изделия. Для защиты от механических повреждений в процессе транспортировки и монтажа поверхность прибора покрывается защитной пленкой.

5 причин купить островной зонт в нашей компании

  • Предложим лучшие цены на приточно-вытяжные зонты островной конструкции.
  • Выполним проектирование и изготовим зонт любой формы и габаритов в соответствии с требованиями заказчика в срок от 3 до 14 рабочих дней.
  • Оснастим устройство кранами для слива жира, подсветкой, ушками крепления и другими аксессуарами.
  • Выполним монтаж приточно-вытяжного зонта в соответствии с отраслевыми нормами.
  • Проведем сервисное обслуживание вентиляционной системы.

Свяжитесь с нами по телефону или заполните заявку на сайте, чтобы уточнить информацию относительно эксплуатационных характеристик островных вытяжных зонтов с жироуловителем и оформить заказ. Специалисты нашей компании просчитают конфигурацию вытяжного оборудования, чтобы ваша система вентиляции работала со 100% продуктивностью.
