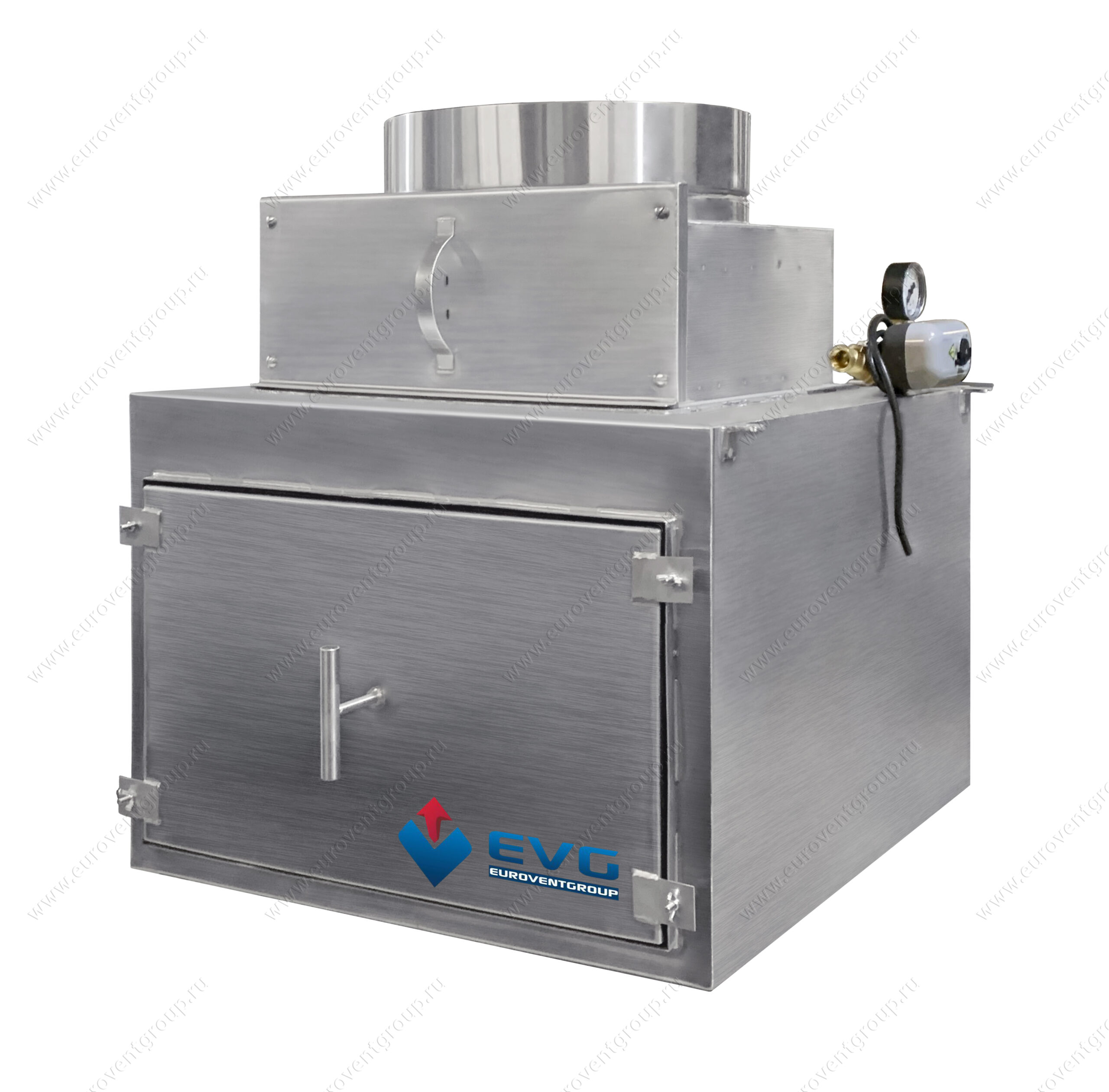

Вертикальные гидрофильтры серии “ПРОФИ

Параметры:

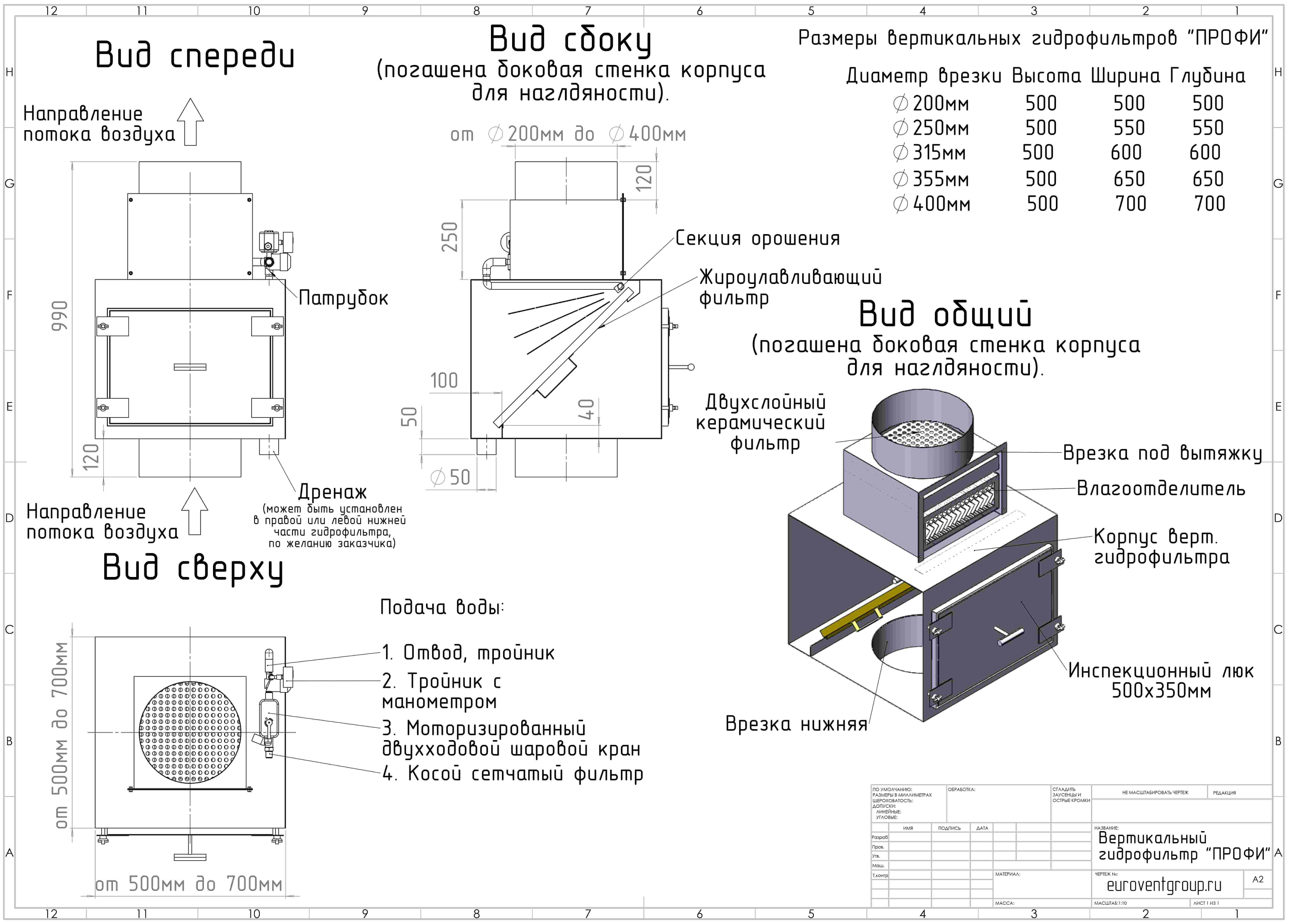

  • Габаритные размеры: 600х600х700мм (ширина, длина, высота)
  • Давление Р(ном.) в системе подачи воды: 2 атм.
  • Система орошения: количество форсунок – 2 шт.
  • Расход воды: 25-30 л/час
  • Сопротивление гидрофильтров: 250-350 Па
  • Температура воздушного потока на входе: от 80 до 120⁰С
  • Температура воздушного потока на выходе: от 50 до 70⁰С
  • Материал каркаса «Вертикального Гидрофильтра: нержавеющая сталь AISI 304, поверхность шлифованная, толщина 1 мм
  • Материал жироулавливающих фильтров: нержавеющая сталь AISI 430, поверхность зеркальная, толщина 0,5 мм
  • Материал ламелей влагоотделителя: нержавеющая сталь AISI 430, поверхность матовая, толщина 0,5 мм
  • Для удобства обслуживания: кассета влагоотделителя снимается через специальный инспекционный люк.
  • Инспекционный люк расположен в передней части «Вертикального Гидрофильтра»
  • Габаритные размеры инспекционного люка 400х300 мм.

Назначение:

Гидрофильтры предназначены для надежной защиты системы вентиляции от попадания искр при работе оборудования для приготовления пищи, использующего твердое топливо (угольные и дровяные мангалы, тандыры, барбекю и т.п.), а также для охлаждения воздуха и его очистки.
Установка двухслойного керамического фильтра, повышает качество очистки горячего воздуха от жира, копоти и сажи на 10-15%, в сравнении с обычным вертикальным гидрофильтром.


Стоимость вертикальных гидрофильтров

Для постоянных клиентов и партнеров предусмотрена гибкая система скидок от 10%

Диаметр, мм Производительность, м3/час Сопротивление гидрофильтров, Па Цена с НДС, руб.
200 600 350-450 110 000
250 940 350-450 120 000
315 1500 350-450 130 000
355 1900 350-450 145 000
400 2400 350-450 165 000
450 3050 350-450 185 000
500 3750 350-450 205 000

По желанию мы можем дополнить зонт врезками, светильниками, ушками, кронштейнами и краном для сбора жира.


Стандартная комплектация

  • жироулавливающие лабиринтные фильтры (2 шт)
  • влагоотделитель (1 шт.)
  • клапан на открывание воды под электропривод (1 шт.)
  • датчик давления воды (1 шт)
  • косой сетчатый фильтр (1шт.)
  • двухслойный керамический фильтр (1 шт.)

Дополнительные опции:

  • инспекционный люк размещается в соответствии с требованиями заказчика справа или слева по ходу потока

Информация о доставке и способах оплаты

  • Возможна частичная или полная оплата,
    работаем с юридическими и физическими лицами,
    НДС включен в стоимость
  • Доставка готовой продукции
    по России,
    по Москве и МО в течение 24 часов!

Получить консультацию







    Почему сотни людей выбирают EUROVENTGROUP?

    • Собственное производство,
      гарантия качества,
      индивидуальные решения
    • 12 лет на рынке
      опытные специалисты
      рассчитают и подберут оборудование
    • Система скидок
      и бонусов
      для постоянных клиентов

    Сертификаты

    Пожарный и санитарно-эпидемиологический сертификаты
    Сертификат на гидрофильтры для угольных и дровяных мангалов Сертификат на гидрофильтры для угольных и дровяных мангалов Сертификат на гидрофильтры для угольных и дровяных мангаловСертификат на гидрофильтры для угольных и дровяных мангалов

    Дополнительная комплектация шкафами автоматики для гидрофильтров

    Шкаф автоматики предназначен для удобства подключения гидрофильтра.

    • Разъем для подключения моторизированного двухходового зонального шарового крана и пускателем для автоматической подачи воды.
    • Настраиваемый термостат ТС2, устанавливается после гидрофильра, а провод заводится в шкаф.
    • На передней панели есть лампочка информирующая о превышении заданной температуры удаляемого воздуха.
    • Возможна комплектация преобразователями частоты большей мощности 5 кВт, 7 кВт, 11 кВт

    Шкаф автоматики с преобразователем частоты 3 кВт 380 В и погружным настраиваемым термостатом ТС2

    Управляет запуском гидрофильтра, открывает двухходовой зональный шаровый кран для подачи воды, регулирует скорость вращения вытяжного вентилятора для экономии электричества, увеличение ресурса вентилятора, удобства использования.

    • Высота - 505 мм
    • Ширина - 295 мм
    • Глубина - 205 мм

    Цена 60000.00 руб. в том числе НДС 20%

    Шкаф автоматики (малый) в комплекте с погружным настраиваемым термостатом ТС2 и
    датчиком протока, световые сигнальные лампочки и табло с показаниями температуры
    выведены на переднюю панель шкафа, дополнительно подключена звуковая
    сигнализация ИВОЛГА-220 на превышение заданных параметров по температуре

    Управляет запуском гидрофильтра - открывает электромагнитный клапан или двухходовой
    зональный шаровой кран для подачи воды.

    • Высота - 350 мм
    • Ширина - 300 мм
    • Глубина - 120 мм

    Цена 45000.00 руб. в том числе НДС 20%

    Дополнительная комплектация насосными станциями

    Насосная станция обратной циркуляции воды 120 литров

    • Опорная рама 500х130х800 мм (ширина, высота, длина) из нерж.трубы AISI 430х1,5 мм
    • Бак для воды 500х500х600 мм (ширина, высота, длина) из нерж.стали AISI 304х1,0 мм
    • Цена 65 000 руб.

    Насосная станция обратной циркуляции воды 160 литров

    • Опорная рама 500х130х800 мм (ширина, высота, длина) из нерж.трубы AISI 430х1,5 мм
    • Бак для воды 500х600х600 мм (ширина, высота, длина) из нерж.стали AISI 304х1,0 мм
    • Цена 85 000 руб.

    Комплектация

    • поверхностный насос на 220V;
    • поплавковый клапан;
    • подача воды резьба наружная полипропилен 1/2";
    • перелив полипропилен 1";
    • дренаж резьба наружная с краном 1";
    • подача воды в систему с байпсом 1";
    • фильтр для очистки отработанной воды;
    • четыре регулируемые по высоте ножки.

    Cхема подключения двухходового клапана

    Для подключения двухходового клапана используются три провода: черный, коричневый и синий.
    При включении фазы на черный провод привод открыт.
