Пристенные вытяжные зонты ТИП 2 по специальному проекту в комплекте с опорными рамами

Вот и завершен очередной проект по изготовлению из нержавеющей стали AISI 430х1,0 мм по специальному проекту десяти пристенных вытяжных зонтов ТИП 2 (трапецеидальной формы) с габаритными размерами 450х1200х2000 мм (высота, ширина, длина) в комплекте с жироулавливающими фильтрами и двумя врезками под воздуховод Ф315 мм.

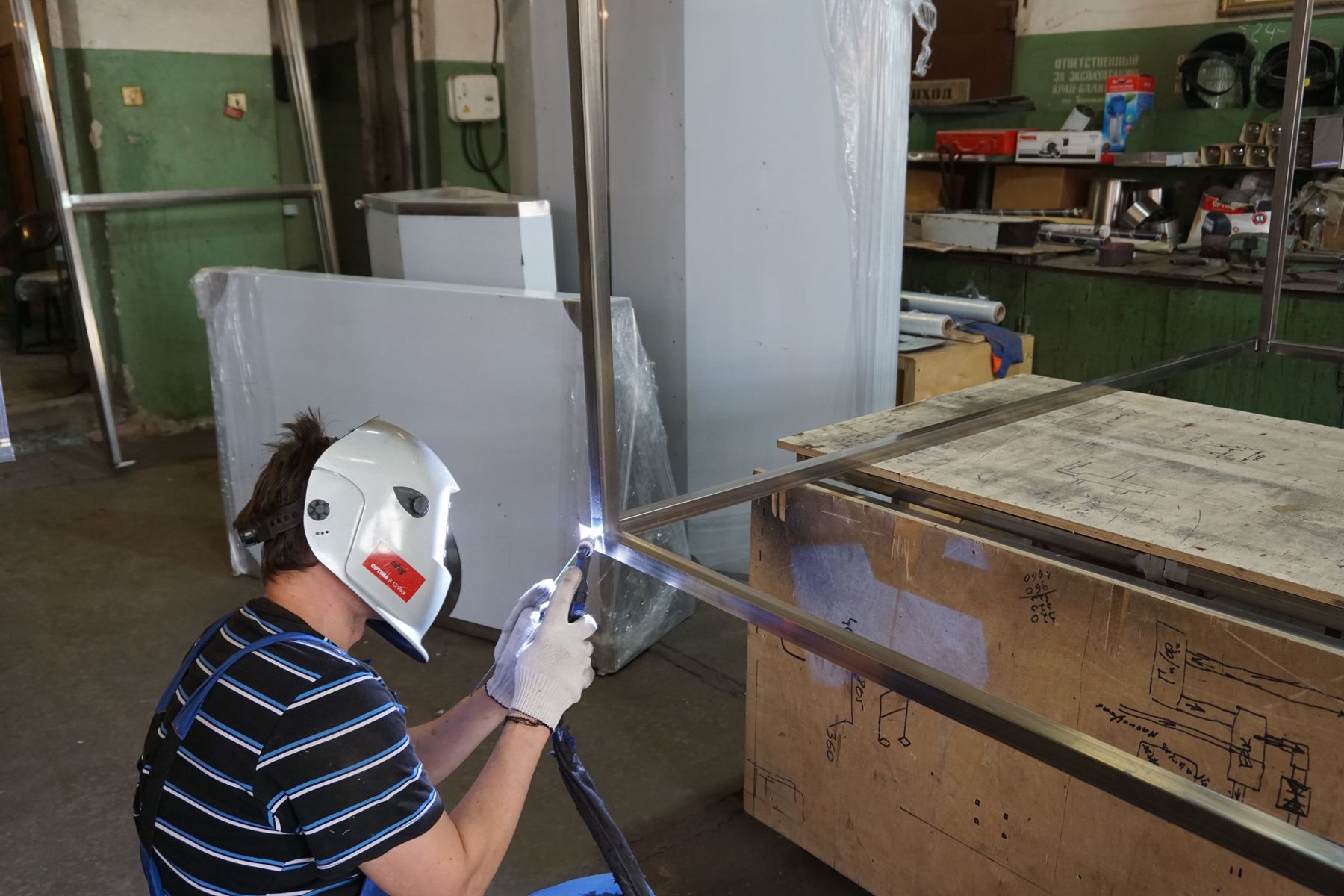

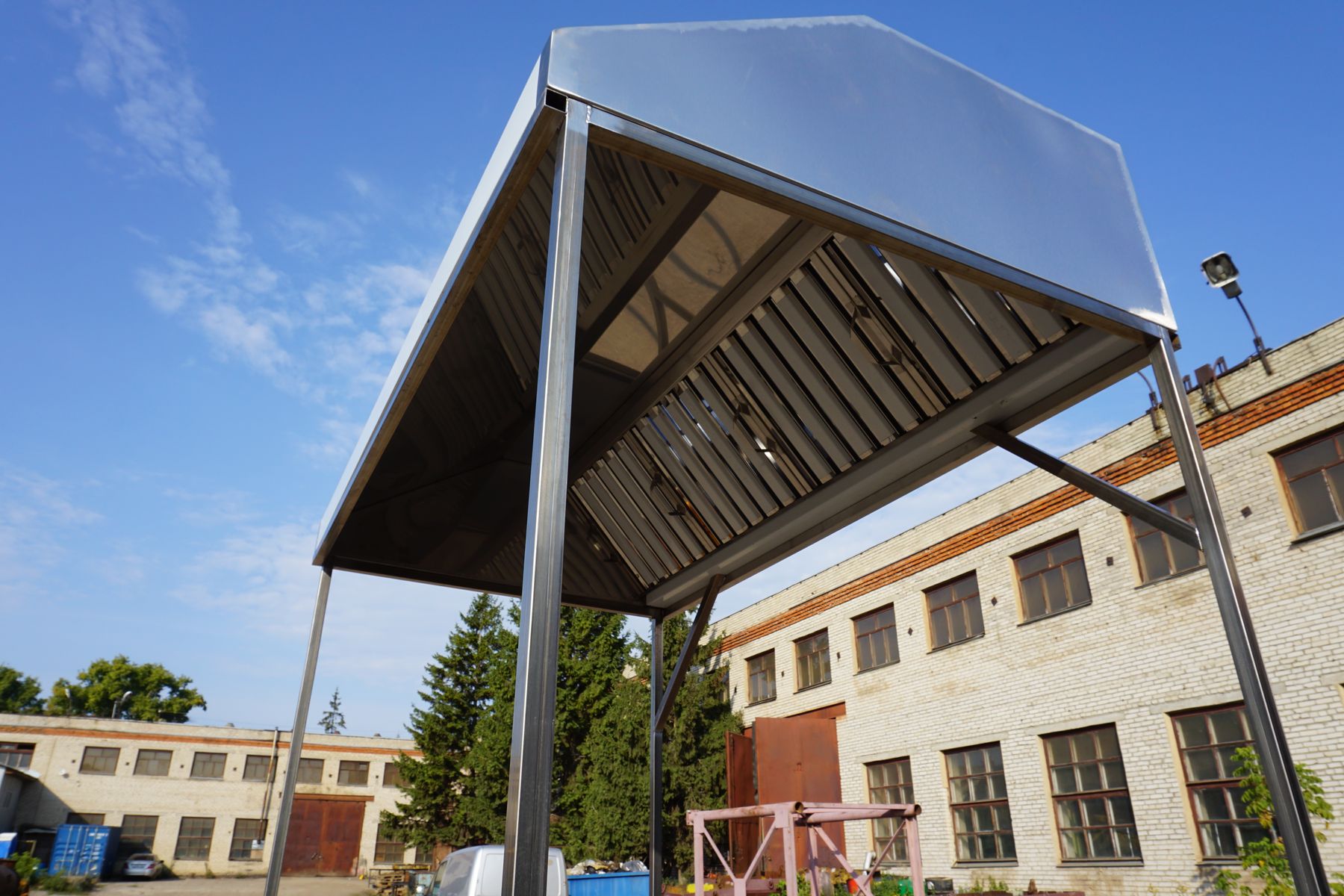

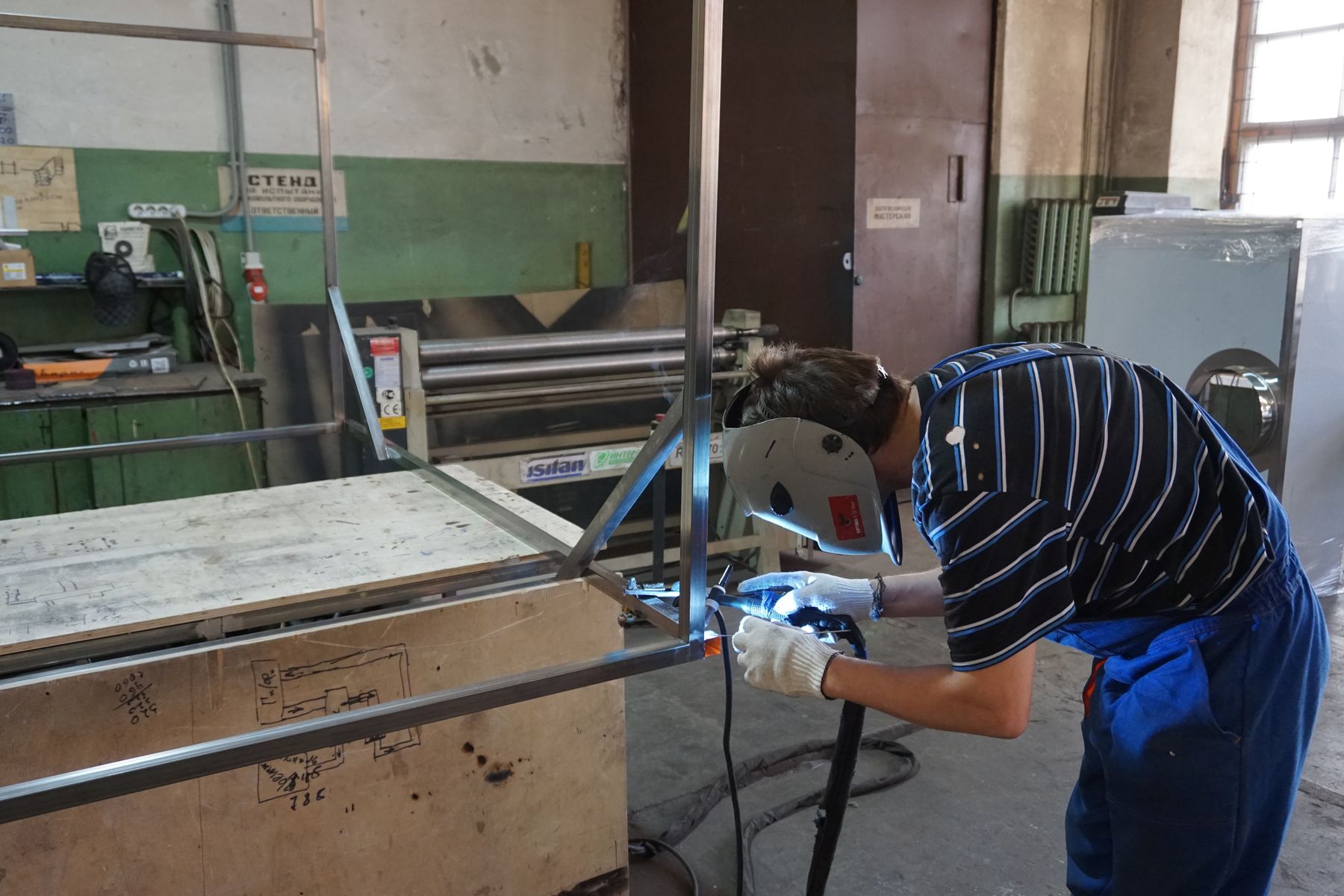

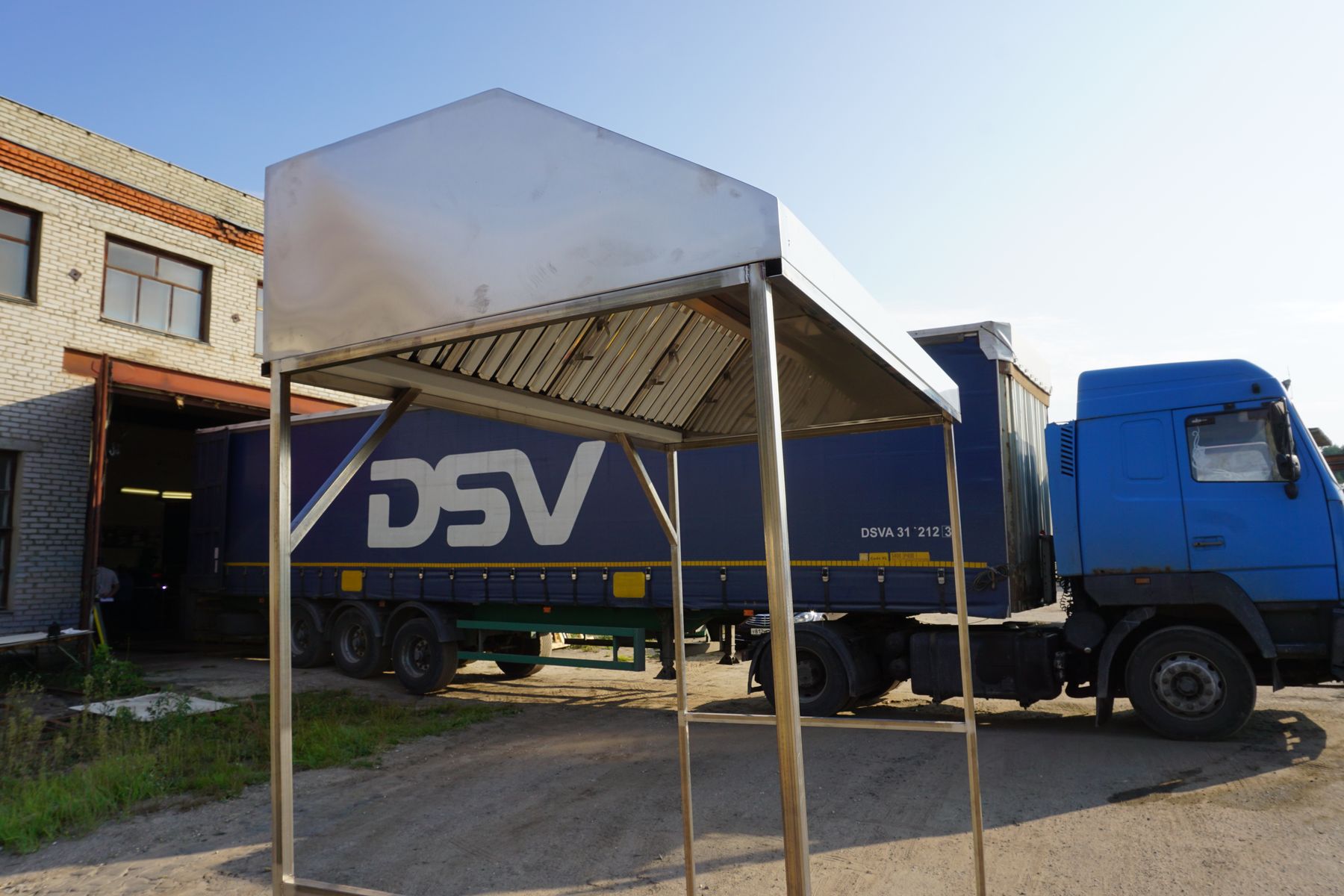

Специально для удобства монтажа этих зонтов на крупном комбинате питания расположенном в Краснодарском крае были изготовлены опорные рамы. Опорная рама представляет собой каркас на четырех ножках с габаритными размерами 2200х1200х2000 мм (высота, ширина, длина) с четырьмя приваренными к стойкам горизонтальными лапками крепления к полу под анкера Ф10 мм. Изготовлена опорная рама из нержавеющей трубы AISI 430 30,0х30,0х1,5 мм с помощью инверторной сварки аргоном с последующей полировкой сварных швов. По ходу работ нашим технологам пришлось делать небольшие корректировки проекта. Чтобы конструкция была максимально устойчива, пришлось дополнительно связать боковые стойки с верхней горизонтальной стойкой двумя косыми ребрами.

Одним из требований заказчика помимо высокого качества изготовления продукции были сроки изготовления не более недели.

Строго в оговоренные сроки, а точнее за пять рабочих дней весь заказ был выполнен.

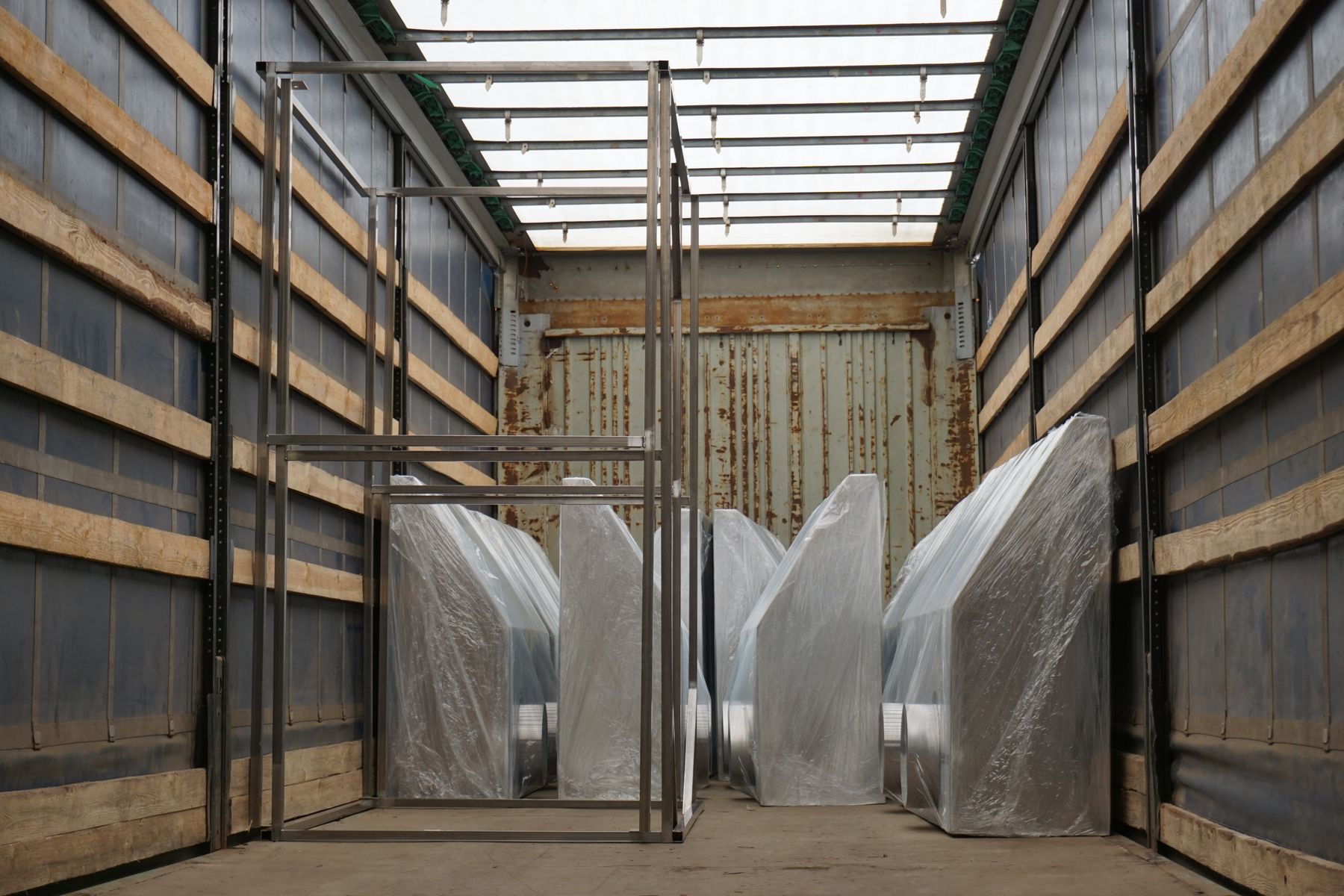

После завершения работ все зонты были упакованы и вместе с опорными рамами загружены в фуру для отправки заказчику.

Статья подготовлена специалистами компании «ЕвроВентГруп».

Дата завершения проекта сентябрь 2018г.
