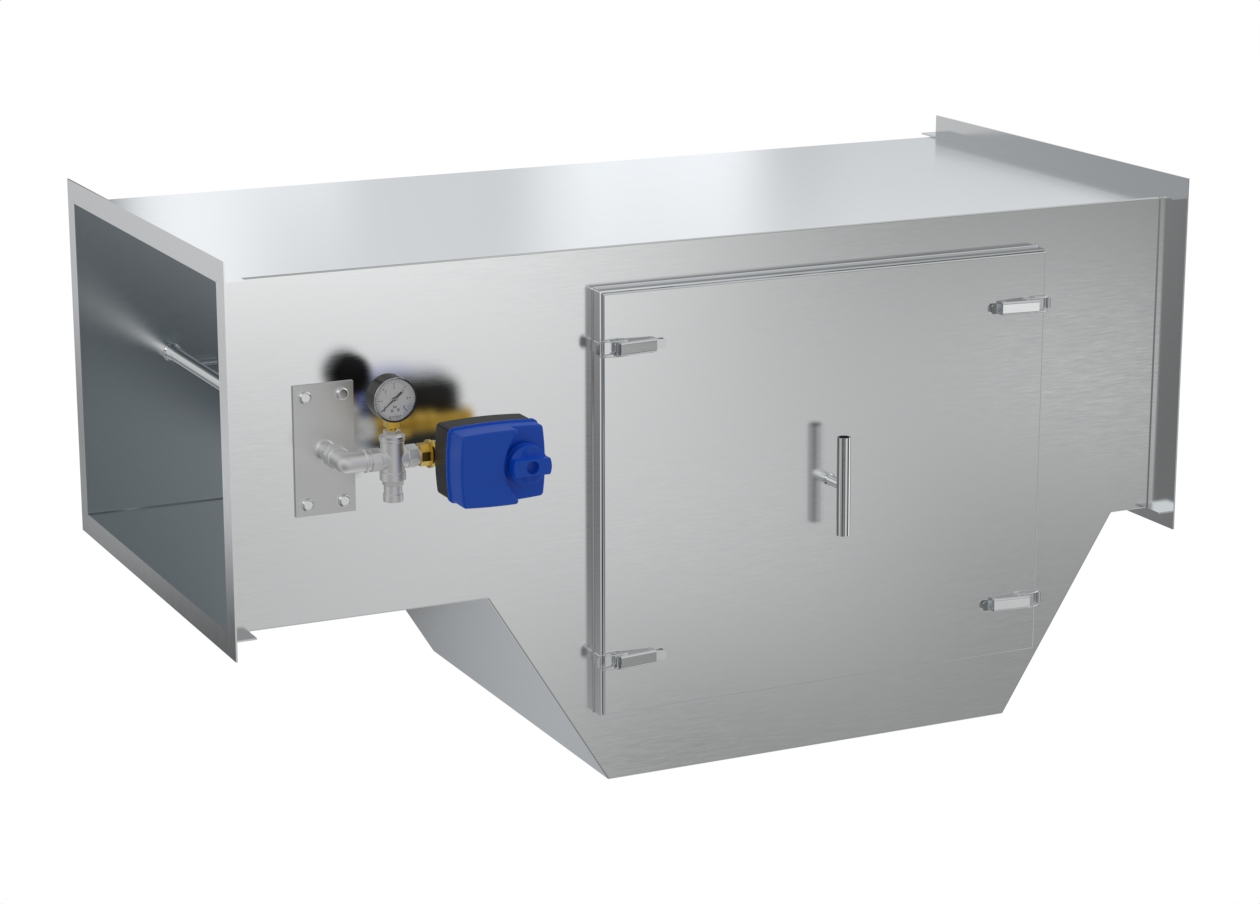

Горизонтальные гидрофильтры L=1250 для воздуховода
Отличительные черты гидрофильтров EVG
- Обеспечивает максимальную защиту от возгорания
- Снижает концентрацию дыма и запаха
- Искрогашение 100%
- Удаление жиров до 50%
- Удаление копоти и сажи до 80%
- Широкий модельный ряд гидрофильтров EVG под любое технологическое оборудование (мангал, гриль, хоспер, тандыр, барбекю и т.п.)
- Возможность индивидуального исполнения гидрофильтра EVG по желанию заказчика
- Простота монтажа и подключения гидрофильтра EVG
- Удобство эксплуатации и сервисного обслуживая гидрофильтров EVG
Назначение:
Гидрофильтры предназначены для надежной защиты системы вентиляции от попадания искр при работе оборудования для приготовления пищи, использующего твердое топливо (угольные и дровяные мангалы, тандыры, барбекю и т.п.), а также для охлаждения воздуха и его очистки.
Варианты
Стандартная комплектация
- сетчатые фильтры (2 шт.)
- жироулавливающие фильтры (2 шт)
- влагоотделители (2 шт.)
- клапан на открывание воды под электропривод
- датчик давления воды
- дренаж (трубы/резьба на выбор заказчика)
- инспекционный люк размещается в соответствии с требованиями заказчика справа или слева по ходу потока
Дополнительные опции:
- шкаф автоматики
Управляет запуском гидрофильтра, открывает двухходовой зональный шаровый кран для подачи воды, регулирует скорость вращения вытяжного вентилятора для экономии электричества, увеличение ресурса вентилятора, удобства использования
- Насосная станция обратной циркуляции воды.
Для экономии расхода воды
Для удобства обслуживания горизонтального гидрофильтра предусмотрен специальный инспекционный люк. По желанию инспекционный люк размещается справа или слева по ходу потока. Габаритные размеры инспекционного люка 400х500 мм.
Сертификаты
Дополнительная комплектация шкафами автоматики для гидрофильтров
Шкаф автоматики с преобразователем частоты 3 кВт 380 В и погружным настраиваемым термостатом ТС2
Шкаф автоматики предназначен для удобства подключения гидрофильтра.
- Разъем для подключения моторизированного двухходового зонального шарового крана и пускателем для автоматической подачи воды.
- Настраиваемый термостат ТС2, устанавливается после гидрофильра, а провод заводится в шкаф.
- На передней панели есть лампочка информирующая о превышении заданной температуры удаляемого воздуха.
- Возможна комплектация преобразователями частоты большей мощности 5 кВт, 7 кВт, 11 кВт
- Высота — 200 мм
- Ширина — 255 мм
- Глубина — 95 мм
Цена 52000.00 руб.
Дополнительная комплектация насосными станциями
Насосная станция обратной циркуляции воды 120 литров
- Опорная рама 500х100х760 мм (ширина, высота, длина) из нерж.трубы AISI 430х1,5 мм
- Бак для воды 500х500х600 мм (ширина, высота, длина) из нерж.стали AISI 304х1,0 мм
- Цена 65 000 руб.
Комплектация
- поверхностный насос на 220V;
- поплавковый клапан;
- подача воды резьба наружная полипропилен 1/2″;
- перелив полипропилен 1″;
- дренаж резьба наружная с краном 1″;
- подача воды в систему с байпсом 1″;
- фильтр для очистки отработанной воды;
- четыре регулируемые по высоте ножки.
- Разъем для подключения моторизированного двухходового зонального шарового крана и пускателем для автоматической подачи воды.
- Настраиваемый термостат ТС2, устанавливается после гидрофильра, а провод заводится в шкаф.
- На передней панели есть лампочка информирующая о превышении заданной температуры удаляемого воздуха.
- Возможна комплектация преобразователями частоты большей мощности 5 кВт, 7 кВт, 11 кВт
Cхема подключения двухходового клапана
Для подключения двухходового клапана используются три провода: черный, коричневый и синий.
При включении фазы на черный провод привод открыт.
ВНИМАНИЕ!
- При подключении гидрофильтра необходимо предусмотреть небольшой обратный уклон отводящих воздуховодов для слива остатков конденсата обратно в гидрофильтр, возможно понадобится обустройство дополнительного дренажа на горизонтальном участке отводящего воздуховода.
- Для обеспечения бесперебойной подачи холодной воды в систему распыления необходимо подключить гидрофильтр к системе централизованного холодного водоснабжения. Чтобы исключить использование оборудования без подачи воды в систему, гидрофильтр оснащен моторизированным зональным двухходовым краном, который подключен праллельно с вентилятором и открывается автоматически при включении вентилятора.
ЕЖЕДНЕВНО перед началом эксплуатации гидрофильтра обслуживающий пресонал должен убедиться, что гидрофильтр подключён к системе электроснабжения, вентилятор включён, распыление воды происходит нормально. Если вода в систему распыления не подается, гидрофильтр эффективно работать не будет и быстро выйдет из строя.
- Для слива использованной воды гидрофильтр необходимо подключить к канализации.
- Гидрофильтр устанавливается в помещении и не должен подвергаться воздействию низких температур (ниже +3⁰С).
- Необходимо проводить еженедельное техническое обслуживание гидрофильтра, которое включает в себя контроль работы форсунок, очистку от жира и копоти сетчатых искрогасящих и лабиринтных фильтров, а также нижнего поддона и дренажного отверстия.
FAQ
Мы специализируемся на производстве вентиляционного и кухонного оборудования из нержавеющей стали. В нашем ассортименте:
Вытяжные зонты (местные вентиляционные отсосы) любых типоразмеров;
Горизонтальные и вертикальные гидрофильтры;
Зонты с гидрозатвором для мангалов, хосперов и каминов;
Приточно-вытяжные зонты;
Воздуховоды, фасонные и нестандартные изделия;
Кухонная мебель из нержавейки (столы, стеллажи, шкафы);
Наружные решетки, дымоходы (одно- и двухконтурные).
Мы всегда готовы изготовить эксклюзивное оборудование в точном соответствии с индивидуальными эскизами и проектами заказчиков, которое обеспечит удобство работы при самой нестандартной планировке.
Мы осуществляем полный комплекс работ: подбор, изготовление, доставку, монтаж, пуско-наладку вентиляционного оборудования.
Из нержавеющей стали и меди.
Есть система скидок для новых и постоянных клиентов до 15%.
