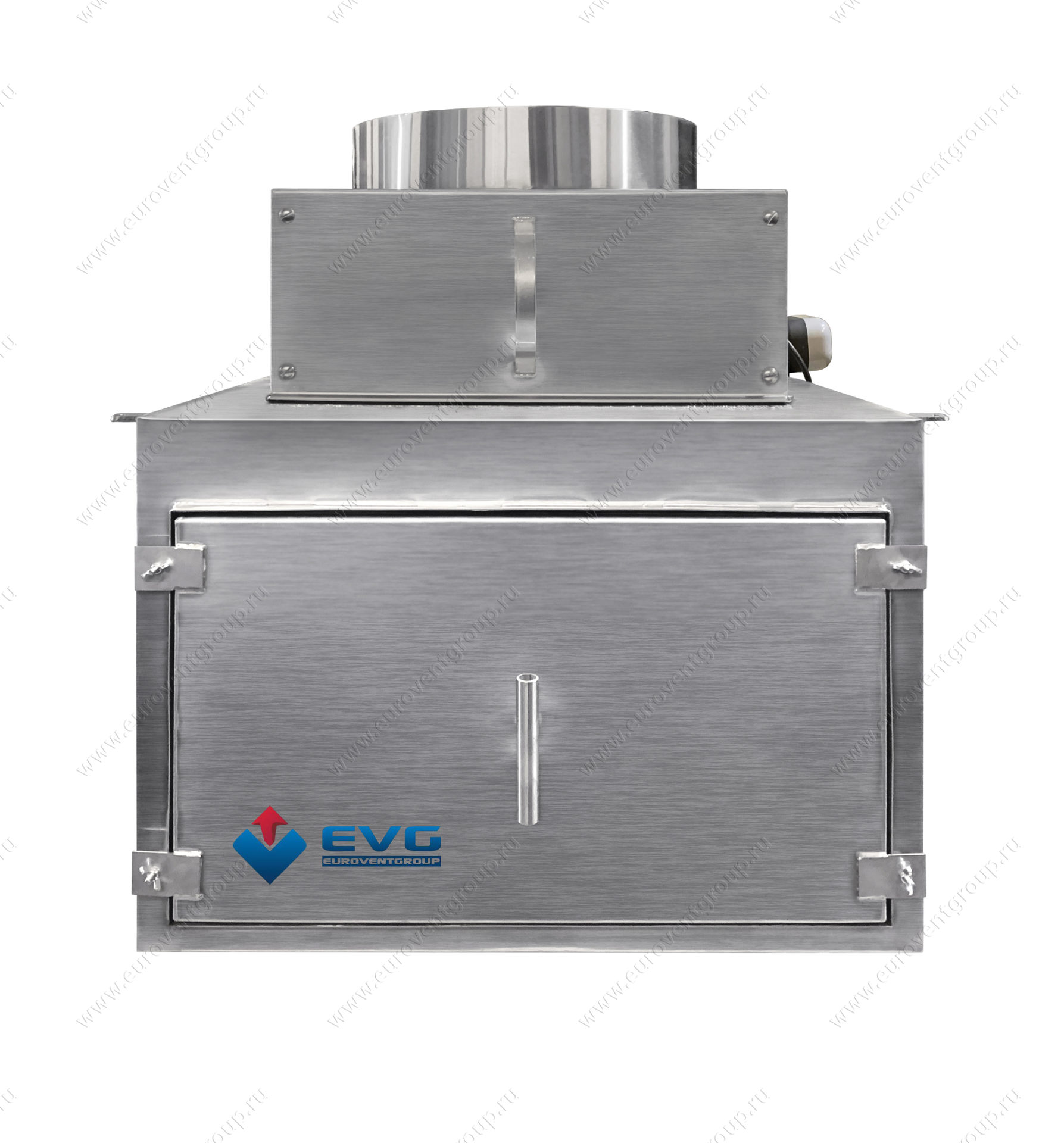

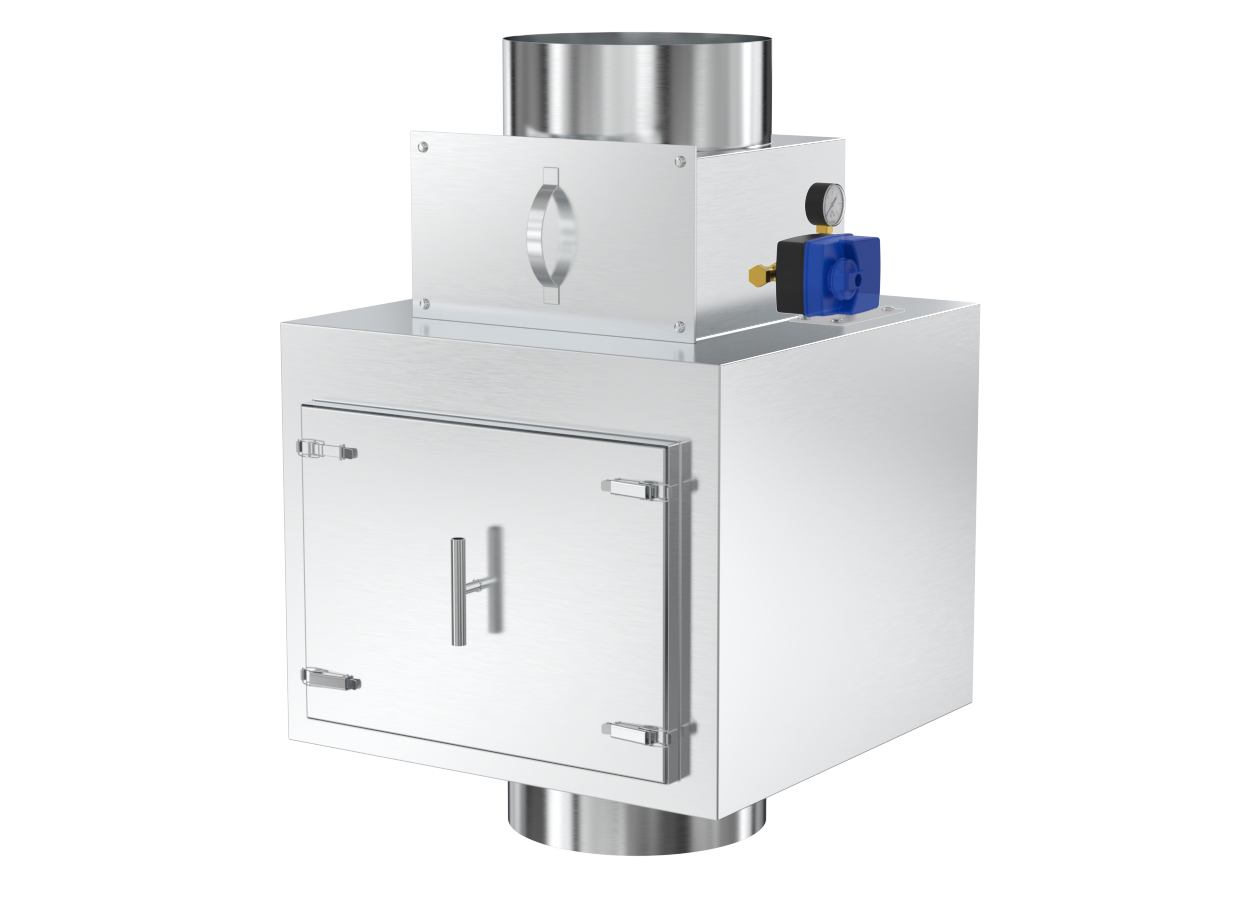

Вертикальные гидрофильтры серии “ПРОФИ“

Параметры:

• Габаритные размеры: 600х600х700мм (ширина, длина, высота)
• Давление Р(ном.) в системе подачи воды: 2 атм.
• Система орошения: количество форсунок – 2 шт.
• Расход воды: 25-30 л/час
• Сопротивление гидрофильтров: 250-350 Па
• Температура воздушного потока на входе: от 80 до 120⁰С
• Температура воздушного потока на выходе: от 50 до 70⁰С
• Материал каркаса «Вертикального Гидрофильтра: нержавеющая сталь AISI 304, поверхность шлифованная, толщина 1 мм
• Материал жироулавливающих фильтров: нержавеющая сталь AISI 430, поверхность зеркальная, толщина 0,5 мм
• Материал ламелей влагоотделителя: нержавеющая сталь AISI 430, поверхность матовая, толщина 0,5 мм
• Для удобства обслуживания: кассета влагоотделителя снимается через специальный инспекционный люк.
• Инспекционный люк расположен в передней части «Вертикального Гидрофильтра»
• Габаритные размеры инспекционного люка 400х300 мм.

Назначение:

Гидрофильтры предназначены для надежной защиты системы вентиляции от попадания искр при работе оборудования для приготовления пищи, использующего твердое топливо (угольные и дровяные мангалы, тандыры, барбекю и т.п.), а также для охлаждения воздуха и его очистки.
Установка двухслойного керамического фильтра, повышает качество очистки горячего воздуха от жира, копоти и сажи на 10-15%, в сравнении с обычным вертикальным гидрофильтром.

• жироулавливающие лабиринтные фильтры (2 шт)
• влагоотделитель (1 шт.)
• клапан на открывание воды под электропривод (1 шт.)
• датчик давления воды (1 шт)
• косой сетчатый фильтр (1шт.)
• дренаж (трубы/резьба на выбор заказчика)
• инспекционный люк размещается в соответствии с требованиями заказчика справа или слева по ходу потока

Дополнительные опции:

• шкаф автоматики





  Управляет запуском гидрофильтра, открывает двухходовой зональный шаровый кран для подачи воды, регулирует скорость вращения вытяжного вентилятора для экономии электричества, увеличение ресурса вентилятора, удобства использования

• Насосная станция обратной циркуляции воды. Для экономии расхода воды



По желанию мы можем дополнить зонт врезками, светильниками, ушками, кронштейнами и краном для сбора жира.

Сертификаты

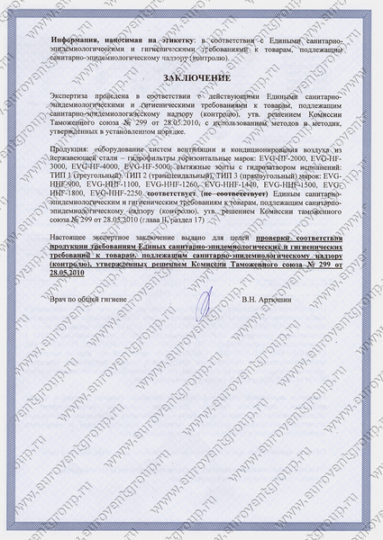

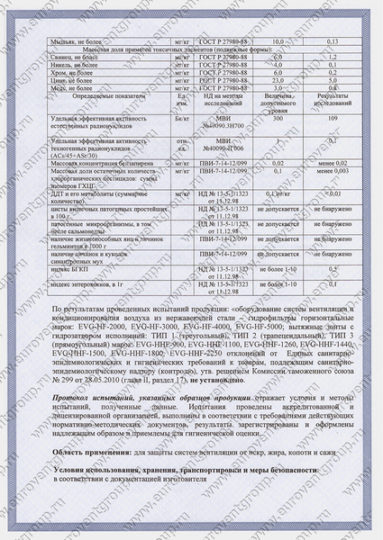

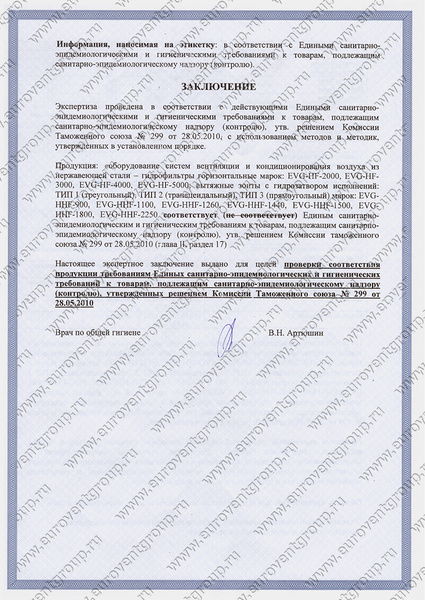

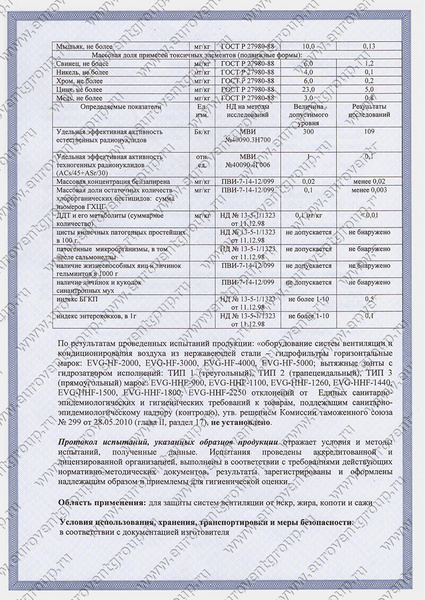

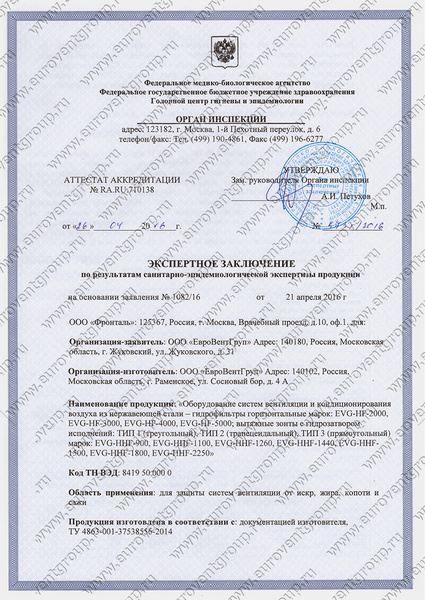

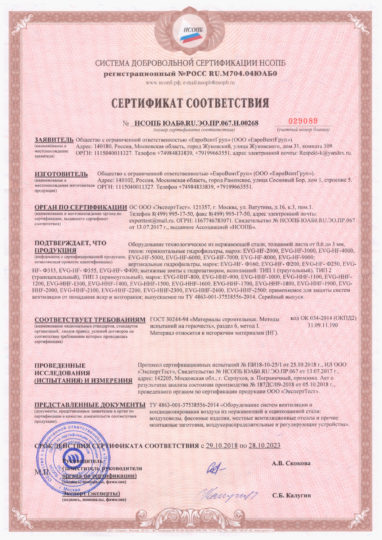

Пожарный и санитарно-эпидемиологический сертификаты

Дополнительная комплектация шкафами автоматики для гидрофильтров

Шкаф автоматики с преобразователем частоты 3 кВт 380 В и погружным настраиваемым термостатом ТС2

Шкаф автоматики предназначен для удобства подключения гидрофильтра.

• Разъем для подключения моторизированного двухходового зонального шарового крана и пускателем для автоматической подачи воды.
• Настраиваемый термостат ТС2, устанавливается после гидрофильра, а провод заводится в шкаф.
• На передней панели есть лампочка информирующая о превышении заданной температуры удаляемого воздуха.
• Возможна комплектация преобразователями частоты большей мощности 5 кВт, 7 кВт, 11 кВт

• Высота — 200 мм
• Ширина — 255 мм
• Глубина — 95 мм

Цена 52000.00 руб.

Дополнительная комплектация насосными станциями

Насосная станция обратной циркуляции воды 120 литров

• Опорная рама 500х100х760 мм (ширина, высота, длина) из нерж.трубы AISI 430х1,5 мм
• Бак для воды 500х500х600 мм (ширина, высота, длина) из нерж.стали AISI 304х1,0 мм
• Цена 65 000 руб.

Комплектация

• поверхностный насос на 220V;
• поплавковый клапан;
• подача воды резьба наружная полипропилен 1/2″;
• перелив полипропилен 1″;
• дренаж резьба наружная с краном 1″;
• подача воды в систему с байпсом 1″;
• фильтр для очистки отработанной воды;
• четыре регулируемые по высоте ножки.
• Разъем для подключения моторизированного двухходового зонального шарового крана и пускателем для автоматической подачи воды.
• Настраиваемый термостат ТС2, устанавливается после гидрофильра, а провод заводится в шкаф.
• На передней панели есть лампочка информирующая о превышении заданной температуры удаляемого воздуха.
• Возможна комплектация преобразователями частоты большей мощности 5 кВт, 7 кВт, 11 кВт

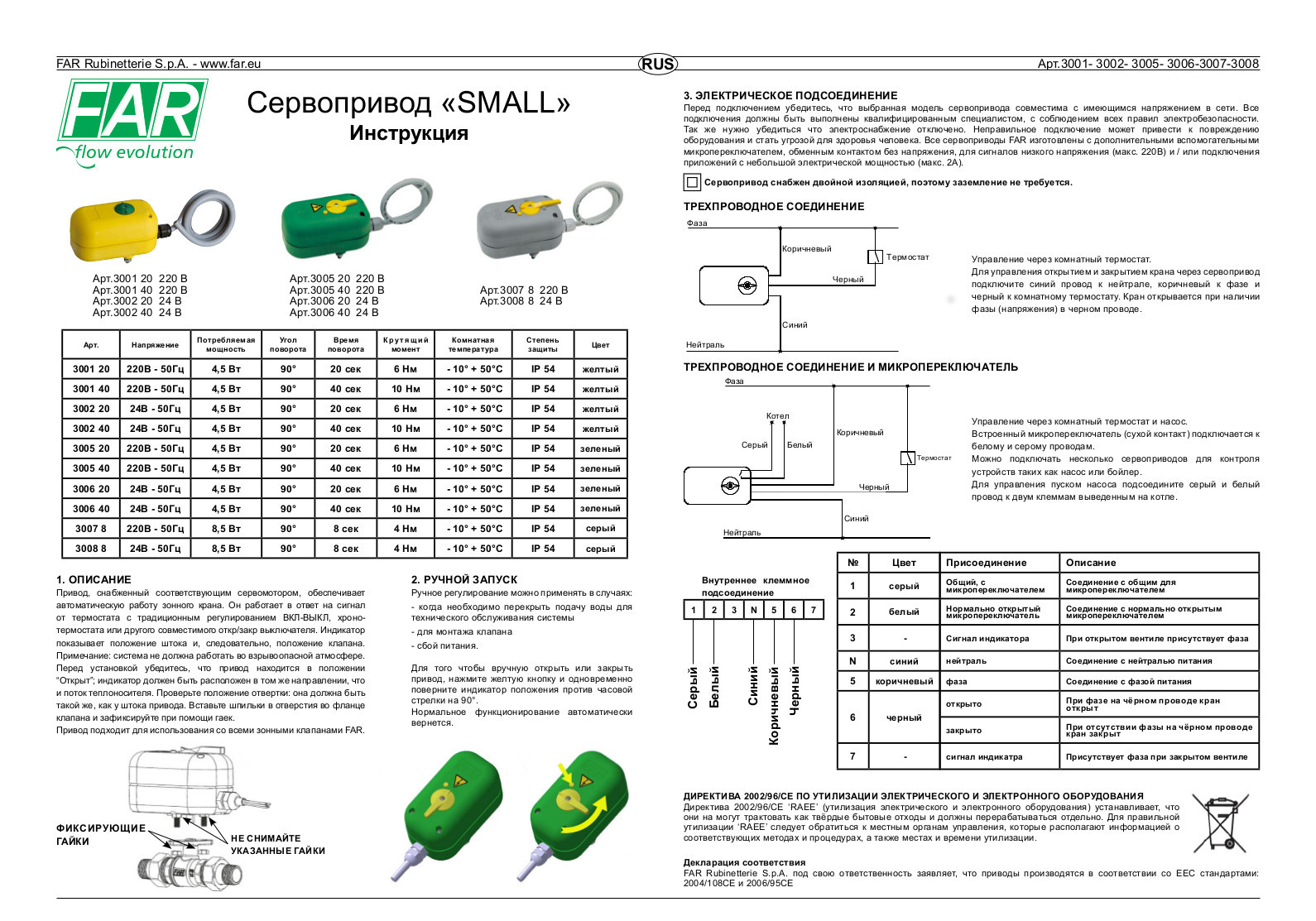

Cхема подключения двухходового клапана

Для подключения двухходового клапана используются три провода: черный, коричневый и синий.
При включении фазы на черный провод привод открыт.
