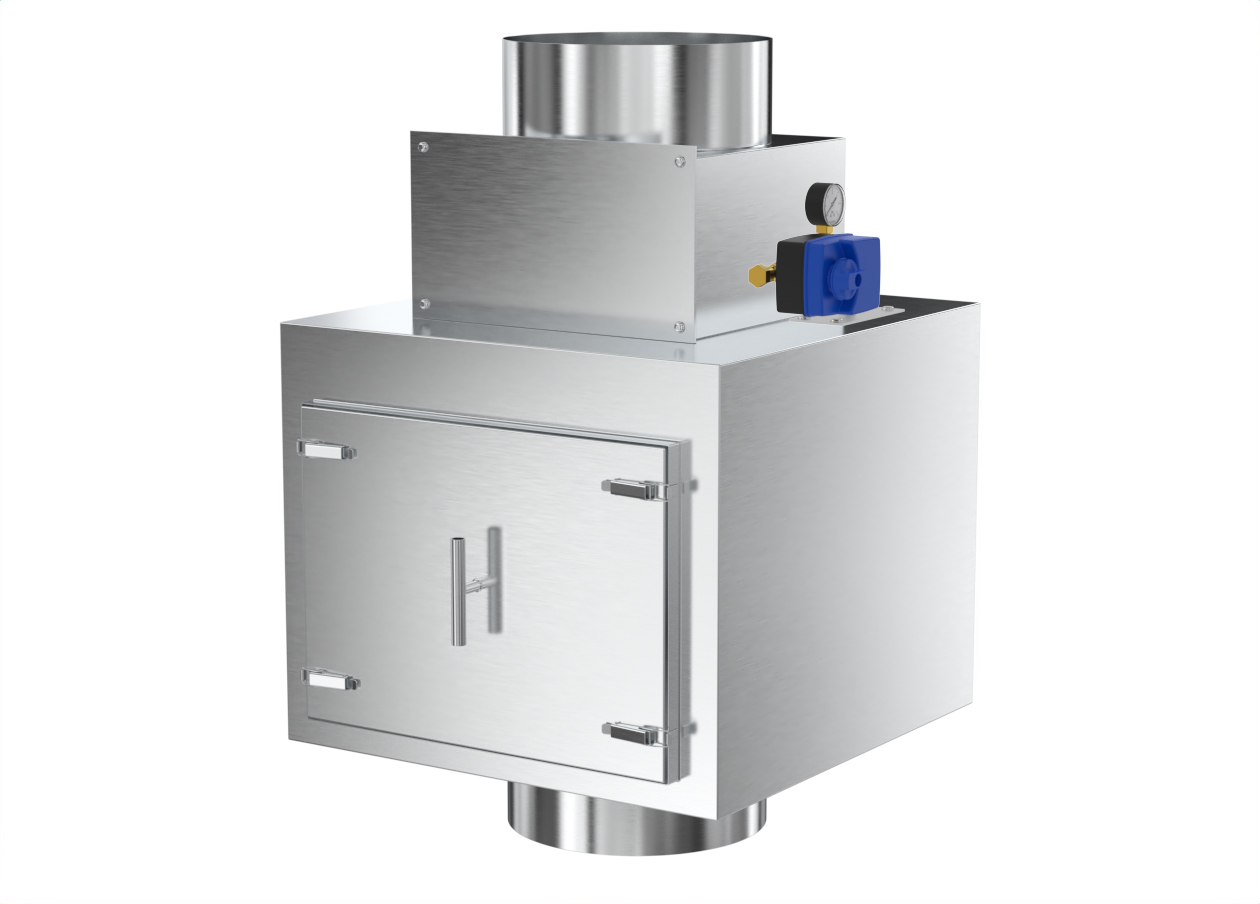

Вертикальные гидрофильтры для круглых каналов

• Обеспечивает максимальную защиту от возгорания
• Снижает концентрацию дыма и запаха
• Искрогашение 100%
• Удаление жиров до 50%
• Удаление копоти и сажи до 80%
• Широкий модельный ряд гидрофильтров EVG под любое технологическое оборудование (мангал, гриль, хоспер, тандыр, барбекю и т.п.)
• Возможность индивидуального исполнения гидрофильтра EVG по желанию заказчика
• Простота монтажа и подключения гидрофильтра EVG
• Удобство эксплуатации и сервисного обслуживая гидрофильтров EVG

Назначение:

Гидрофильтры предназначены для надежной защиты системы вентиляции от попадания искр при работе оборудования для приготовления пищи, использующего твердое топливо (угольные и дровяные мангалы, тандыры, барбекю и т.п.), а также для охлаждения воздуха и его очистки.

• жироулавливающие лабиринтные фильтры (2 шт)
• влагоотделитель (1 шт.)
• клапан на открывание воды под электропривод (1 шт.)
• датчик давления воды (1 шт)
• косой сетчатый фильтр (1шт.)
• дренаж (трубы/резьба на выбор заказчика)
• инспекционный люк размещается в соответствии с требованиями заказчика справа или слева по ходу потока

Дополнительные опции:

• шкаф автоматики




  Управляет запуском гидрофильтра, открывает двухходовой зональный шаровый кран для подачи воды, регулирует скорость вращения вытяжного вентилятора для экономии электричества, увеличение ресурса вентилятора, удобства использования

• Насосная станция обратной циркуляции воды. Для экономии расхода воды


Скорость воздуха в канале 4м/с
По желанию мы можем дополнить зонт врезками, светильниками, ушками, кронштейнами и краном для слива жира.

Сертификаты

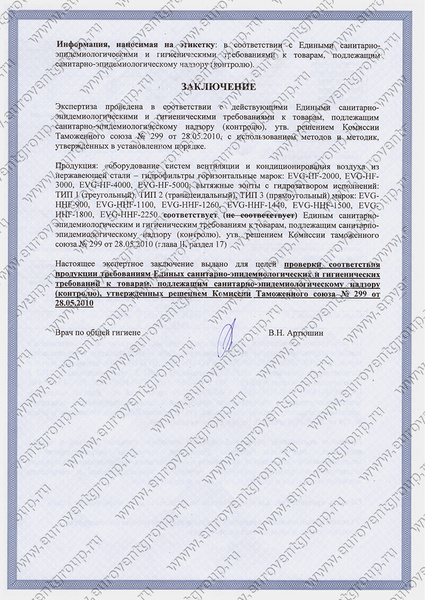

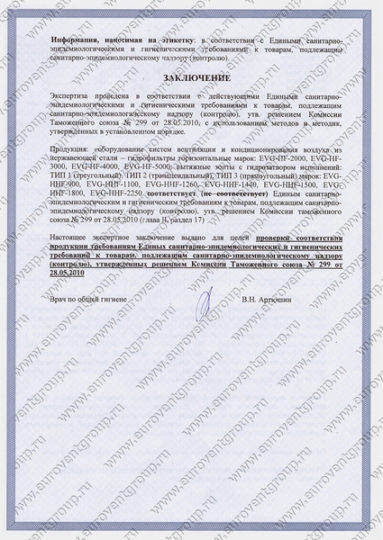

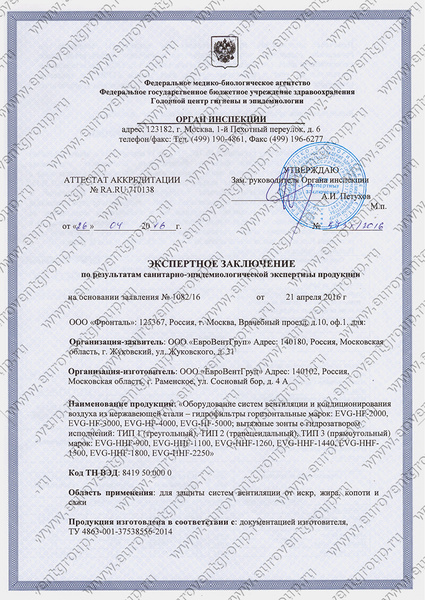

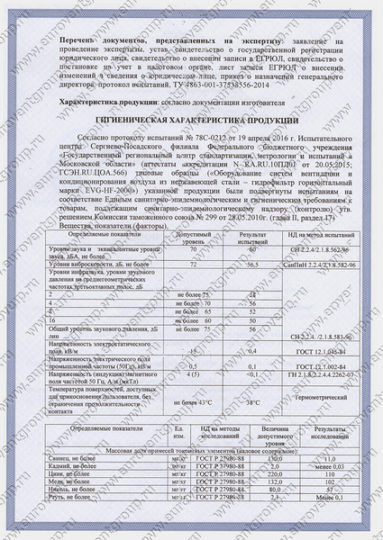

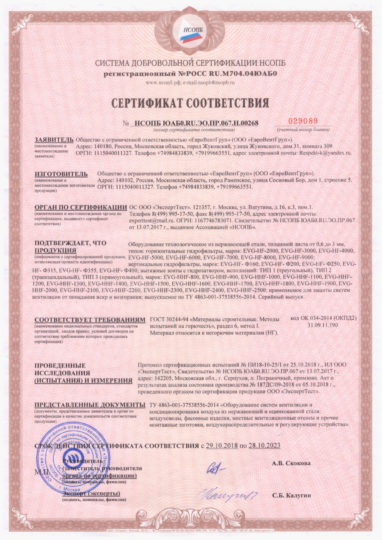

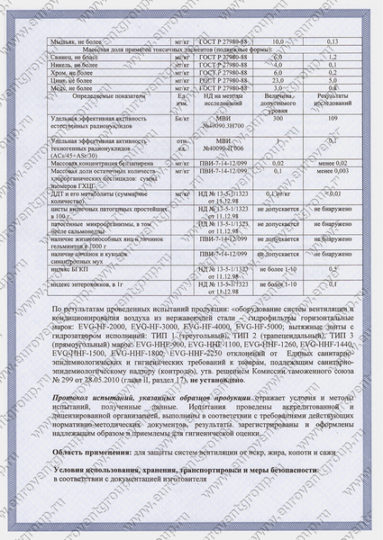

Пожарный и санитарно-эпидемиологический сертификаты

Дополнительная комплектация шкафами автоматики для гидрофильтров

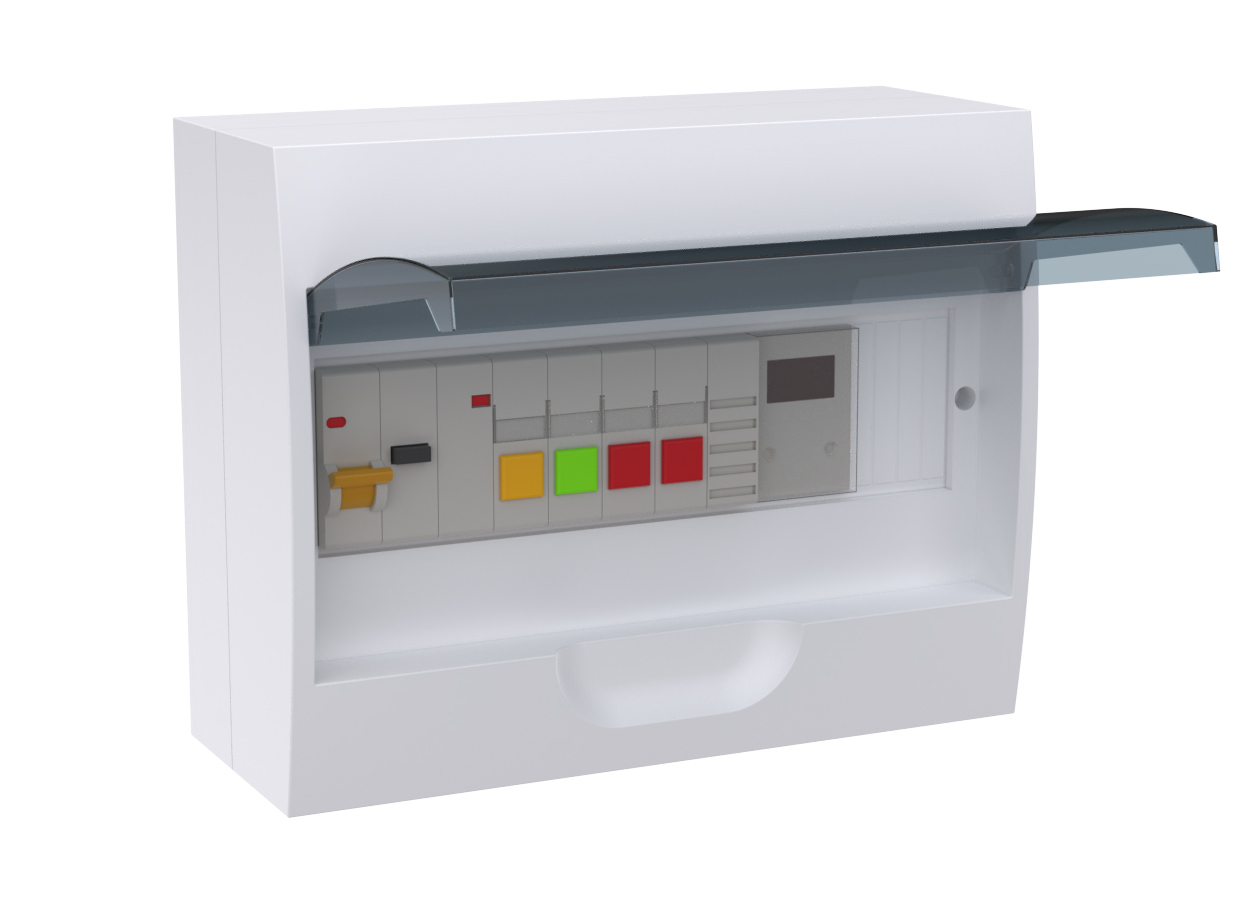

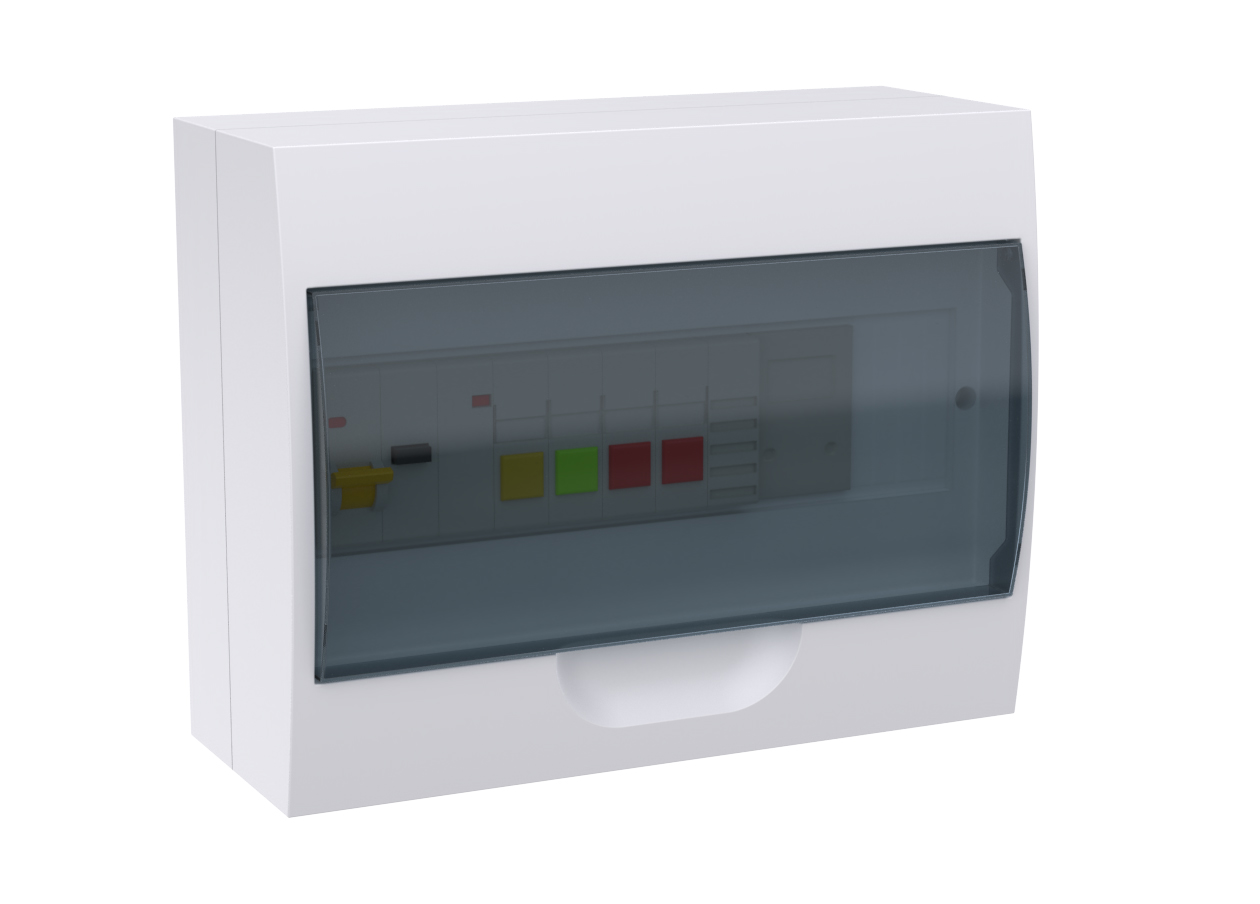

Шкаф автоматики с преобразователем частоты 3 кВт 380 В и погружным настраиваемым термостатом ТС2

Шкаф автоматики предназначен для удобства подключения гидрофильтра.

• Разъем для подключения моторизированного двухходового зонального шарового крана и пускателем для автоматической подачи воды.
• Настраиваемый термостат ТС2, устанавливается после гидрофильра, а провод заводится в шкаф.
• На передней панели есть лампочка информирующая о превышении заданной температуры удаляемого воздуха.
• Возможна комплектация преобразователями частоты большей мощности 5 кВт, 7 кВт, 11 кВт

• Высота — 200 мм
• Ширина — 255 мм
• Глубина — 95 мм

Цена 52000.00 руб.

Дополнительная комплектация насосными станциями

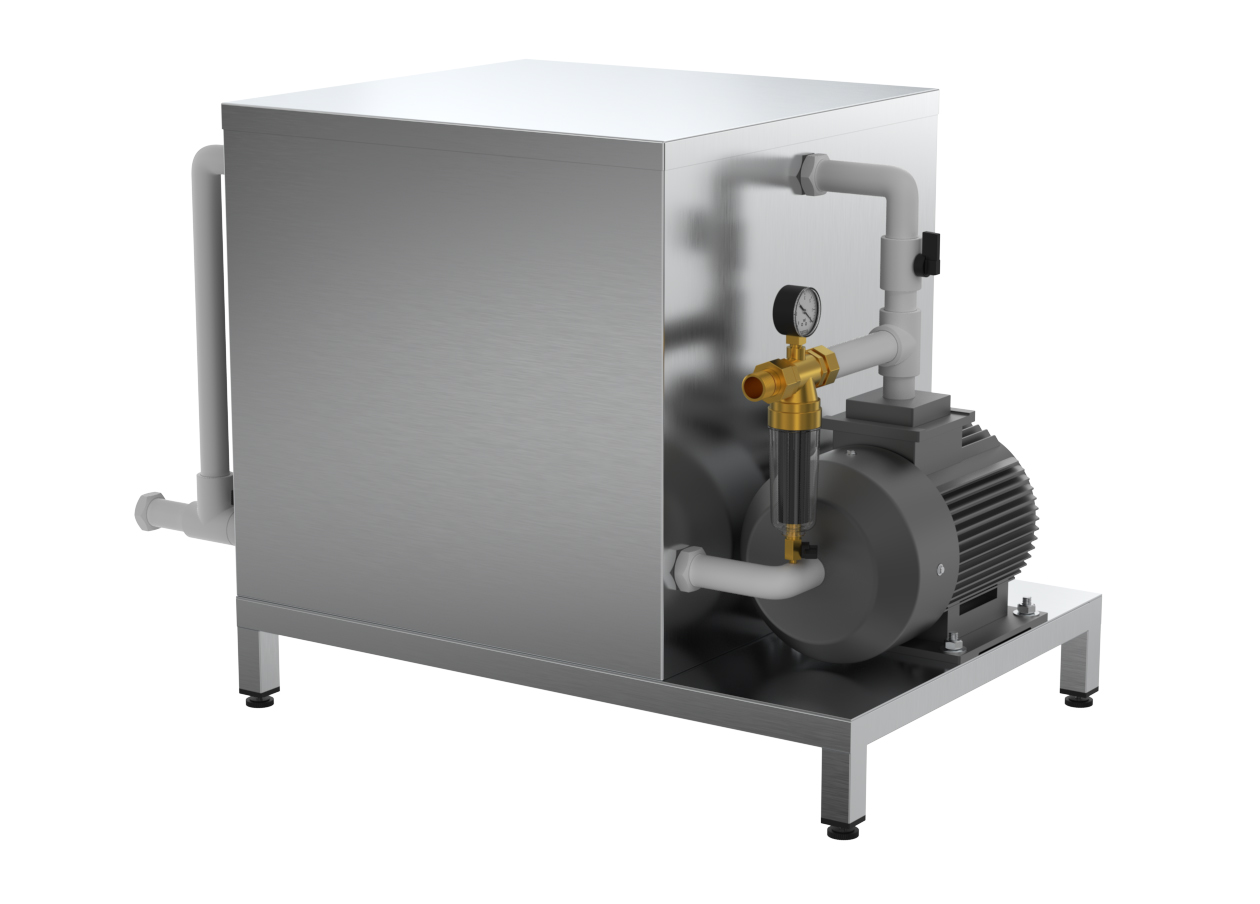

Насосная станция обратной циркуляции воды 120 литров

• Опорная рама 500х100х760 мм (ширина, высота, длина) из нерж.трубы AISI 430х1,5 мм
• Бак для воды 500х500х600 мм (ширина, высота, длина) из нерж.стали AISI 304х1,0 мм
• Цена 65 000 руб.

Комплектация

• поверхностный насос на 220V;
• поплавковый клапан;
• подача воды резьба наружная полипропилен 1/2″;
• перелив полипропилен 1″;
• дренаж резьба наружная с краном 1″;
• подача воды в систему с байпсом 1″;
• фильтр для очистки отработанной воды;
• четыре регулируемые по высоте ножки.
• Разъем для подключения моторизированного двухходового зонального шарового крана и пускателем для автоматической подачи воды.
• Настраиваемый термостат ТС2, устанавливается после гидрофильра, а провод заводится в шкаф.
• На передней панели есть лампочка информирующая о превышении заданной температуры удаляемого воздуха.
• Возможна комплектация преобразователями частоты большей мощности 5 кВт, 7 кВт, 11 кВт

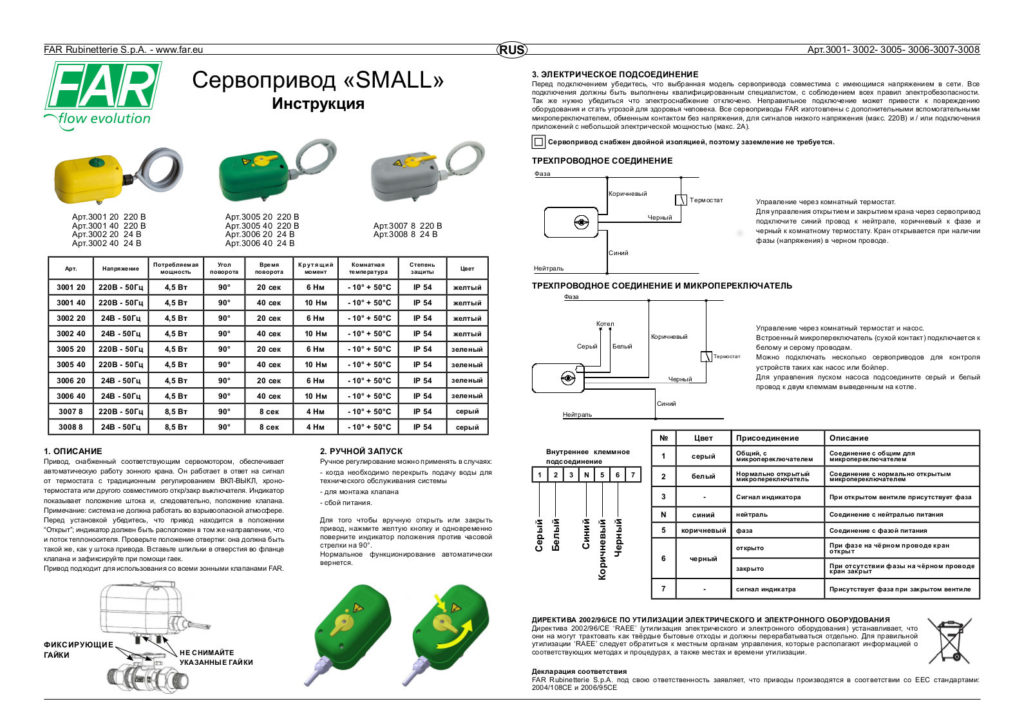

Cхема подключения двухходового клапана

Для подключения двухходового клапана используются три провода: черный, коричневый и синий.
При включении фазы на черный провод привод открыт.
